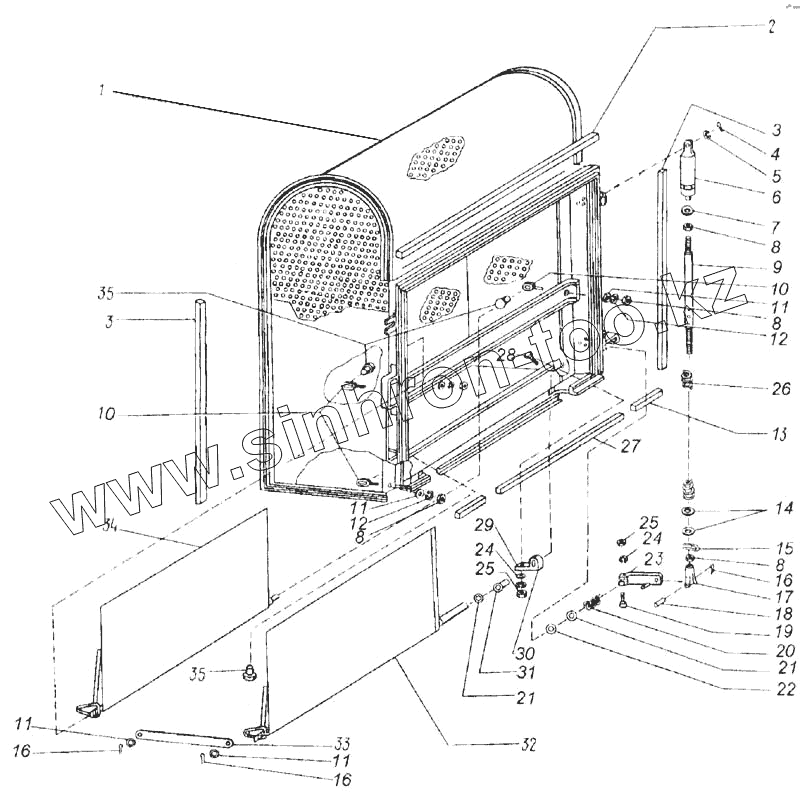

Каталог запасных частей к технике: КЗК Енисей 1200М. Воздухозаборник радиатора (КДМ3-10Б)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
8
8
9
10
10
11
11
11
11
12
12
13
14
15
16
16
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35
Позиция на иллюстрации Заводской номер детали Название детали
1 КДМ-3-10-1-Б Воздухозаборник
2 КДМ-0276-01А Прокладка
3 КДМ-0276-02А Прокладка
4 3.2х20-397 Шплинт
5 12.02 Шайба
6 ГА-66010 Гидроцилиндр воздухозаборника
7 ГА-66401-А Шайба
8 М10-5915 Гайка
9 ГА-66603Б Шток
10 54-30080 Опора
11 10.02 Шайба
12 10.65Г-6402 Шайба
13 КДМ-0050 Прокладка
14 14х2-6958 Шайба
15 54-61977 Шплинт
16 2х12-397 Шплинт
17 54-30065А Вилка
18 6-8В.12х25.10 Ось
19 М8х40-7796 Болт
20 54-61416А Пружина
21 16-11371 Шайба
22 54-00608 Кольцо
23 54-30081А Рычаг
24 8.65Г-6402 Шайба
25 М8-5915 Гайка
26 ГА-66604-А Пружина
27 КДМ-0276-03А Прокладка
28 47 9374 1005 00 Болт М8х20-7796
29 8-11371 Шайба
30 54-30082 Кронштейн
31 54-00607-01 Втулка
32 54-3-10-3 Клапан нижний
33 54-3-10-6А Тяга
34 54-3-10-4 Клапан верхний
35 54-00607 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
