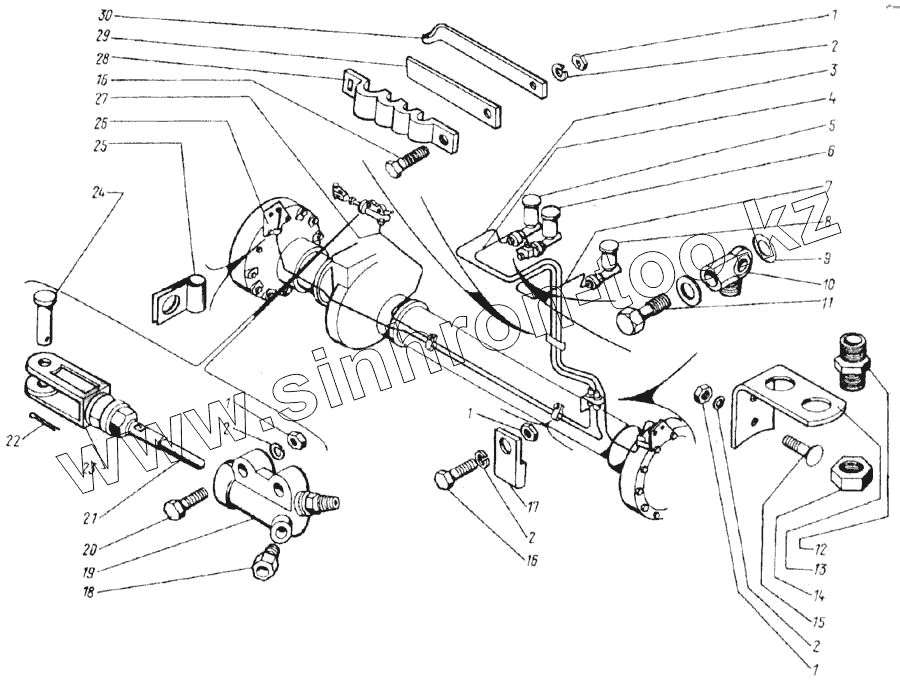

Каталог запасных частей к технике: КЗК Енисей 1200М. Трубопроводы гидравлических тормозов (КДМ0-9В)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 М8-5915 Гайка
2 8.65Г-6402 Шайба
3 КДМ-0-9-3-Б Трубка верхняя правого колеса
4 КДМ-0-9-2В Трубка левого колеса
5 54-5-1-5 Гидроцилиндр главный
6 54-5-1-6 Гидроцилиндр главный
7 КДМ-0-9-1В Трубка верхняя муфты сцепления
8 54-5-1-4 Гидроцилиндр главный (47851510805)
9 75Ш-00005 Прокладка
10 54-61363 Угольник
11 54-60303 Болт
12 54-61361 Штуцер переходный
13 КДМ-5505-А Кронштейн
14 М12х1,25-5915 Гайка
15 47 9644 1302 00 Болт М8х20-7802
16 47 9374 1005 00 Болт М8х20-7796
17 54-51030 Скоба
18 54-61359 Штуцер
19 54-0-32-7Б Цилиндр провода выключения сцеплении
20 47 9324 1009 00 Болт М8х40-7795
21 54-0-32-8-Б Толкатель
22 2,5х18-397 Шплинт
23 20103 Вилка
24 10х36-9650 Ось
25 54-51031 Скоба
26 КДМ-0-9-6 Трубка нижняя правого колеса
27 КДМ-0-9-7 Трубка нижняя муфты сцепления
28 КДМ-0341 Колодка
29 КДМ-0342 Прокладка
30 КДМ-5659 Прижим
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
