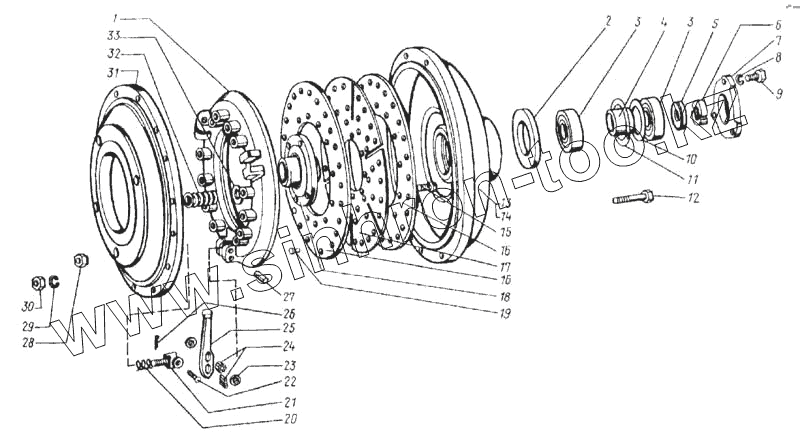

Каталог запасных частей к технике: КЗК Енисей 1200М. Сцепление со шкивом (54А-4-1-1)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	44-10068		Диск сцепления нажимной
2	54-62617		Втулка
3	180707С9		Подшипник
4	54-80297А		Втулка
5	54-43135		Шайба
6	44-60314		Гайка
7	54-62247Б		Фланец
8	12.65Г-6402		Шайба
9	М12х45-7798		Болт
10	54-61302А		Кольцо
11	2В-80-13941		Кольцо
12	47 9366 1059 00		Болт М10х45-7798
13	54-10055Б		Ступица муфты сцепления
14	54-80650		Втулка
15	8х20-10299		Заклепка
16	44-00176-А		Накладка фрикционная
17	44-40666-А		Диск сцепления
18	44-60225		Ступица ведомого диска
19	446		Заклепка
20	54-61140		Пружина
21	54-30068		Вилка
22	54-61139		Палец
23	54-42676		Шайба трения
24	1,6х1,8±3-6870		Ролик игольчатый
25	54-61193		Рычаг оттяжной
26	2.5х14-397		Шплинт
27	44-60302А		Палец нажимного диска
28	54-61269		Гайка регулировочная
29	10.65Г-6402		Шайба
30	М10-5915		Гайка
31	44-10063-Б		Кожух сцепления
32	44-60305		Пружина нажимная
33	44-00181		Наиба теплоизолирующая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
