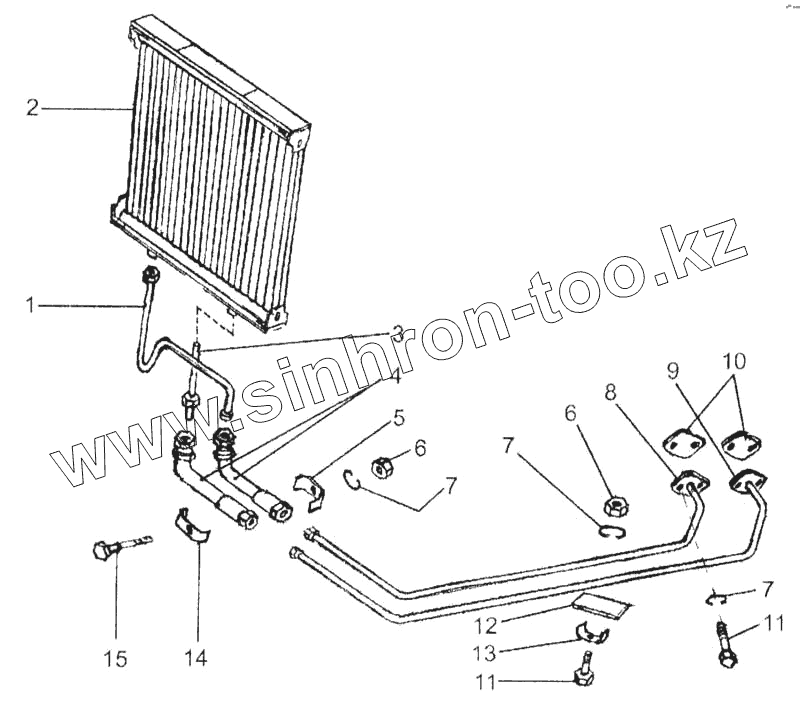

Каталог запасных частей к технике: КЗК Енисей 1200М. Радиатор масляный (100У.08.002)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
7
7
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 236-3-17 Трубопровод
2 100У.08.002 Радиатор масляной
3 КДМ3-53-1Б Трубопровод
4 Н.036.84.020РТМ Рукав высокого давления
4 А23.1.036-78 Рукав высокого давления
5 50466А Накладка
6 М8.6 Гайка
7 8.65Г Шайба
8 236-3-16А Трубопровод маслоотводящий
9 236-3-15А Трубопровод маслоотводящий
10 236-0006 Прокладка
11 М8х40 Болт
12 349 Прокладка
13 КДМ-5261 Скоба
14 50466А Накладка
15 М8х15 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
