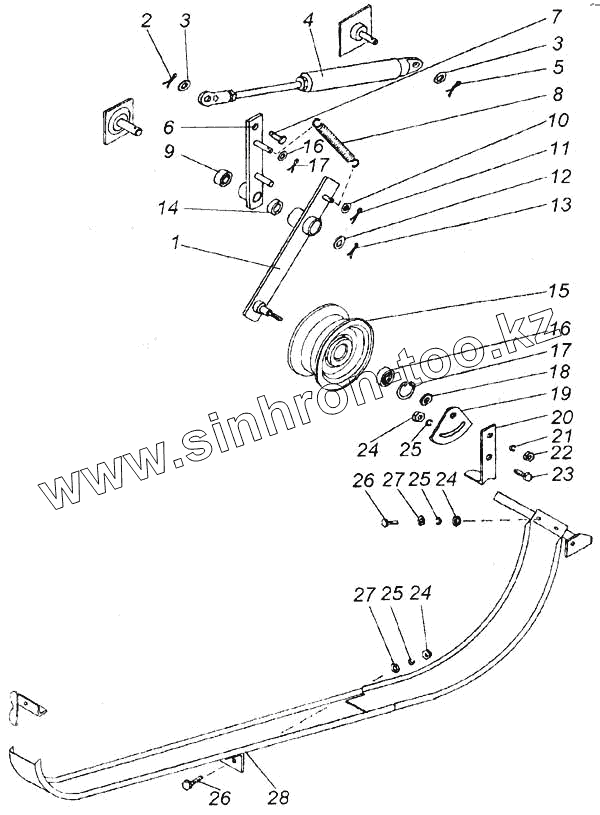

Каталог запасных частей к технике: КЗК Енисей 1200М. Механизм включения выгрузного шнека бункера (КДМ6-74А)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

17

18

19

20

21

22

23

24

24

24

25

25

25

26

26

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12.60.70.11.000		Рычаг
2	5х28-397		Шплинт
3	20-11371		Шайба
4	ГА-93000-02		Гидроцилиндр (47855114020)
5	4х32-397		Шплинт
6	12.60.70.41.000		Рычаг
7	6х20-9650		Ось
8	44-60269А		Пружина
9	КДМ0-0357		Втулка
10	10-11371		Шайба
11	3,2х20-397		Шплинт
12	24-11371		Шайба
13	5х32-397		Шплинт
14	10198А		Втулка
15	КДМ6-33-1-1		Обод
16	180204-888		Подшипник
17	1В-68-13941		Кольцо
18	КДМ-8100-01		Втулка
19	КДМ-4283		Сектор
20	КД-5441А		Кронштейн
21	14.65Г-6402		Шайба
22	М14-5915		Гайка
23	М8х25-7802		Болт
24	М8-5915		Гайка
25	8-65Г-6402		Шайба
26	47 9374 1005 00		Болт М8х20-7796
27	8-11371		Шайба
28	КДМ6-74-4		Успокоитель
