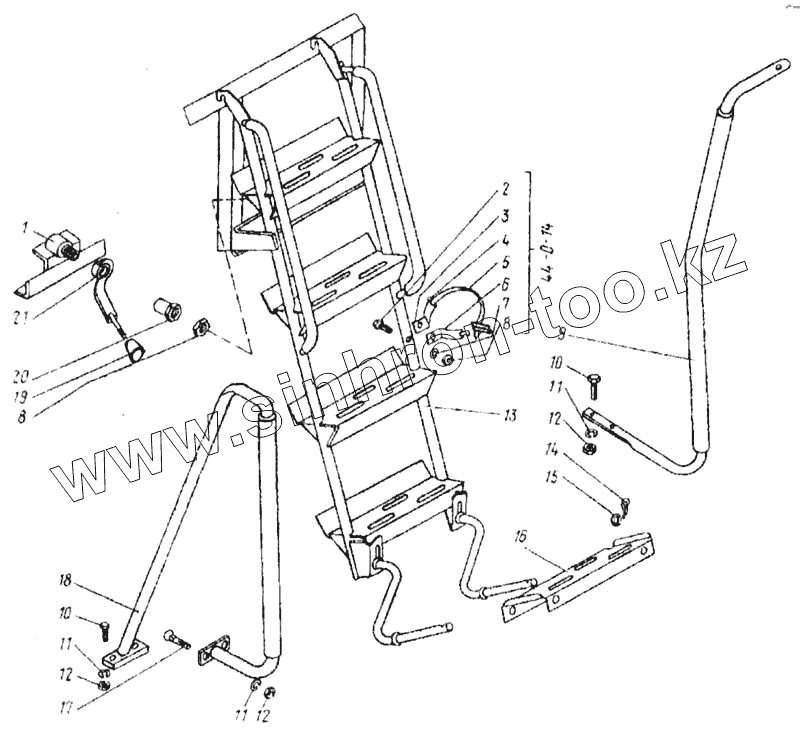

Каталог запасных частей к технике: КЗК Енисей 1200М. Лестница и поручни (КДМ0-96В)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
44-0-14-2
1
2
3
4
5
6
7
8
8
9
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
44-0-14-2 44-0-14-2 Обхват
1 КДМ-5-1-9-Б Кронштейн
2 М10х55-7796 Болт
3 44-50085 Обхват правый
4 60976 Ось шарнира
5 44-0-14-1 Накладка
6 44-0-14-2 Обхват
7 10.65Г-6402 Шайба
8 М10-5915 Гайка
9 КДМ-0-130-А Поручень
10 47 9374 1005 00 Болт М8х20-7796
11 8.65Г-6402 Шайба
12 М8-5915 Гайка
13 КДМ-0-96-В Лестница
14 6,3-32х397 Шплинт
15 20-11371 Шайба
16 КДМ-40817-А Ступенька
17 М8х25-7802 Болт
18 КДМ-0-131-А Поручень
19 КДМ-0262 Рукоятка
20 КДМ-6299 Гайка
21 КДМ-5-97 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
