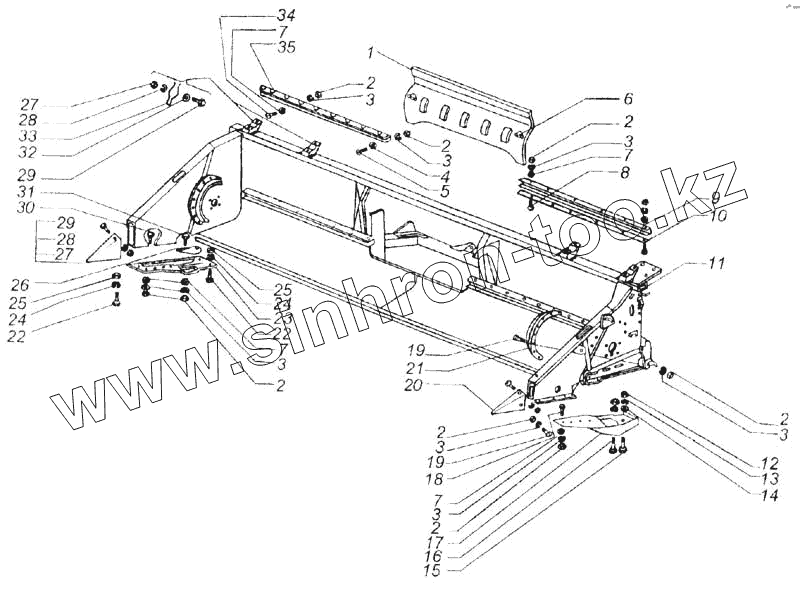

Каталог запасных частей к технике: КЗК Енисей 1200М. Корпус жатки (ЖКН5-2-1)

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

3

3

3

3

3

3

3

4

5

6

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

22

23

24

24

25

25

26

27

27

28

28

29

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЖКН5-2-7		Капот
2	М6-5915		Гайка
3	6.65Г-6402		Шайба
4	6х1,4-6958		Шайба
5	М6х25-17473		Винт
6	44-1-2-16-2		Винт
7	6х1,4-11371		Шайба
8	М6х16-7802		Болт
9	ЖКН5-2-1-2А		Отражатель
10	ЖКН-5002		Козырек
11	ЖКН5-2-1-1		Каркас жатки
12	М12-5915		Гайка
13	12.65Г-6402		Шайба
14	С12-11371		Шайба
15	М12х35-7802		Болт
16	47 9644 1328 00		Болт М12х30-7802
17	54-41183А		Основание левое
18	М6х16-7798		Болт
19	М6х16-17473		Винт
20	ЖКН5-2-2		Носок
21	40694		Кожух защитный
22	47 9644 1327 00		Болт М10х25-7802
23	54-41182А		Щиток
24	10.65Г-6402		Шайба
25	М10-5915		Гайка
26	54-42675		Козырек
27	М8-5915		Гайка
28	8.65Г-6402		Шайба
29	47 9374 1005 00		Болт М8х20-7796
30	М6х14-17473		Винт
31	М6х16-17473		Винт
32	С8х1,4-11371		Шайба
33	ЖРС-6269		Зажим
34	М6х18-17473		Винт
35	ЖКН5-2-1-2А-01		Отражатель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
