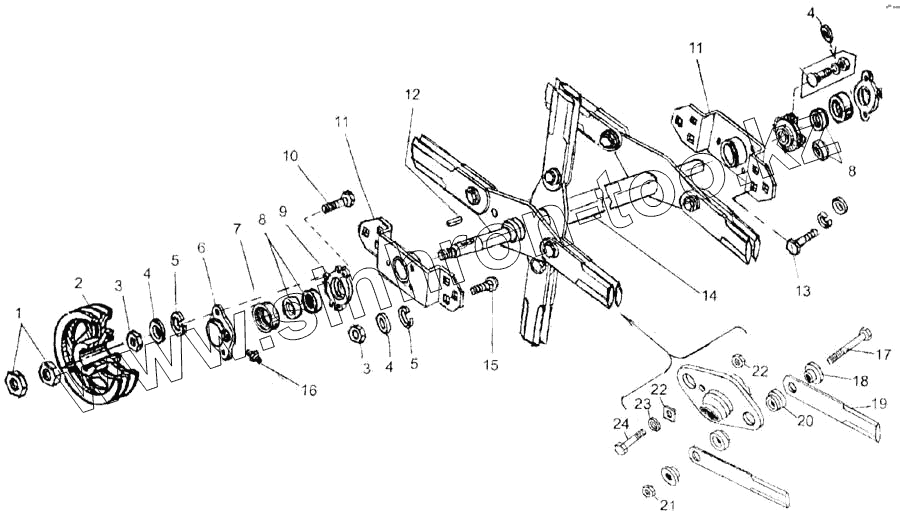

Каталог запасных частей к технике: КЗК Енисей 1200М. Барабан (12.27.03.00.00)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
5
6
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 М27 Гайка
2 КДМ-1022 Шкив
3 М10 Гайка
4 М10 Гайка
5 10Г Шайба
6 Н.026.166.РТ Крышка подшипника
6 МА.23.2.026-84-2 Крышка подшипника
7 11210К Подшипник
8 1-2-50х70-1 Манжета
9 Н.026.308РТМ Корпус подшипника
9 А.23.2.026-84 Корпус подшипника
10 М10х40 Болт
11 12.27.03.04.010 Кронштейн
12 14х9х63 Шпонка
13 М10х35 Болт
14 12.27.03.01.000 Барабан
15 М10х40 Болт
16 1.3Ц6 Масленка
17 М10х1.25х50 Болт
18 12.27.03.01.613 Втулка
19 12.27.03.01.447 Нож
20 12.27.03.01.612 Втулка
21 М10х1.25 Гайка
22 12.27.03.01.534 Планка
23 10 Шайба
24 М10х1.25х35 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
