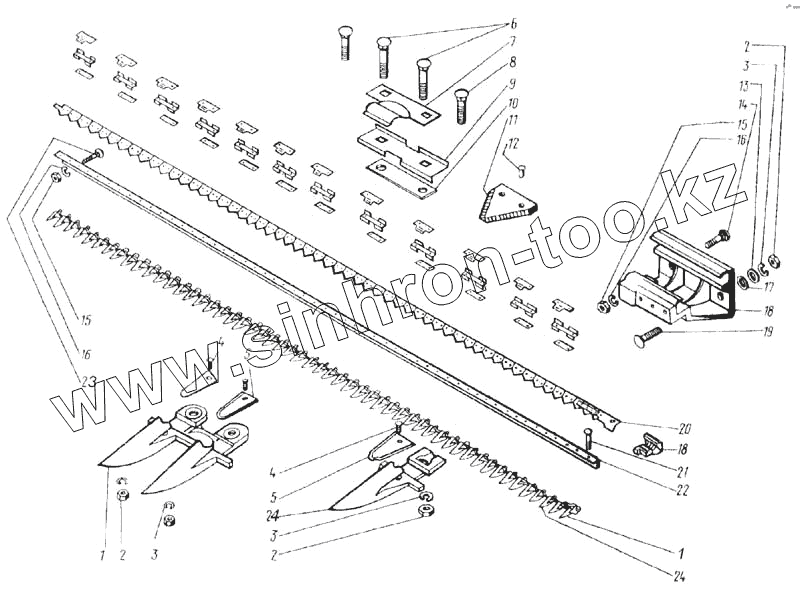

Каталог запасных частей к технике: КЗК Енисей 1200М. Аппарат режущий (Р232.00.000-05 )

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 Р230.30.000 Палец
2 М12-5915 Гайка
3 12.65Г-6402 Шайба
4 6х30-10300 Заклепка
5 Н.066.56 Вкладыш
6 Р230.00.007 Болт
7 Р230.00.003 Прижим
8 Р230.00.006 Болт
9 Р117.00.03А Пластина
10 Р230.00.002 Прокладка
11 Н.066.02 Сегмент 1Н
12 5х16-10299 Заклепка
13 12х2-11371 Шайба
14 47 9644 1328 00 Болт М10х30-7802
15 М10-5915 Гайка
16 10.65Г-6402 Шайба
17 12-6958 Шайба
18 Э34-1-2-9-Б Направляющая
19 М12х40-7802 Болт
20 Р232.10.000 Нож
21 М12х35-17475 Винт
22 Р232.00.001 Угольник
23 47 9644 1329 00 Болт М10х35-7802
24 Р230.20.000 Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
