Каталог запасных частей к технике: КЗК Енисей 1200. Корпус жатки ЖКН 5-2-1

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

3

3

3

4

5

5

6

6

7

8

9

9

9

9

10

11

12

13

14

14

14

15

15

15

16

17

18

19

20

21

22

22

23

24

24

25

26

26

27

28

29

30

31

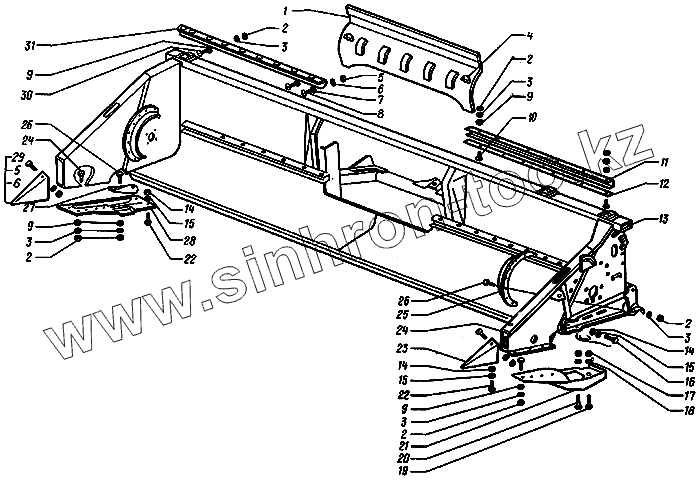

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЖКН-5-2-7		Капот
2	М6-5915		Гайка
3	6.65Г-6402		Шайба
4	44-1-2-16-2		Винт
5	М8-5915		Гайка
6	8.65Г-6402		Шайба
7	8Х1.4-11371		Шайба
8	М8Х25-17473		Винт
9	6Х1.4-113371		Шайба
10	М6Х16-7802		Болт
11	ЖКН-4018		Отражатель
12	ЖКН-5002		Козырек
13	ЖКН-5-2-1		Корпус жатки
14	М10-5915		Гайка
15	10.65Г-6402		Шайба
16	47 9364 1053 00		Болт М10х25-7798
17	М12-5915		Гайка
18	12.65Г-6402		Шайба
19	М12Х35-7802		Болт
20	М12Х30-7802		Болт
21	54-41183А		Основание левое
22	47 9644 1327 00		Болт М10х25-7802
23	ЖКН-5-2-2		Носок
24	47 9434 1005 00		Болт М6х20-7798
25	40694		Кожух защитный
26	М6Х16-17473		Винт
27	54-42675		Козырек
28	54-41182А		Щиток
29	М8Х16-17473		Винт
30	М6Х20-17473		Винт
31	ЖКН-5-2-1-2		Отражатель левый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
