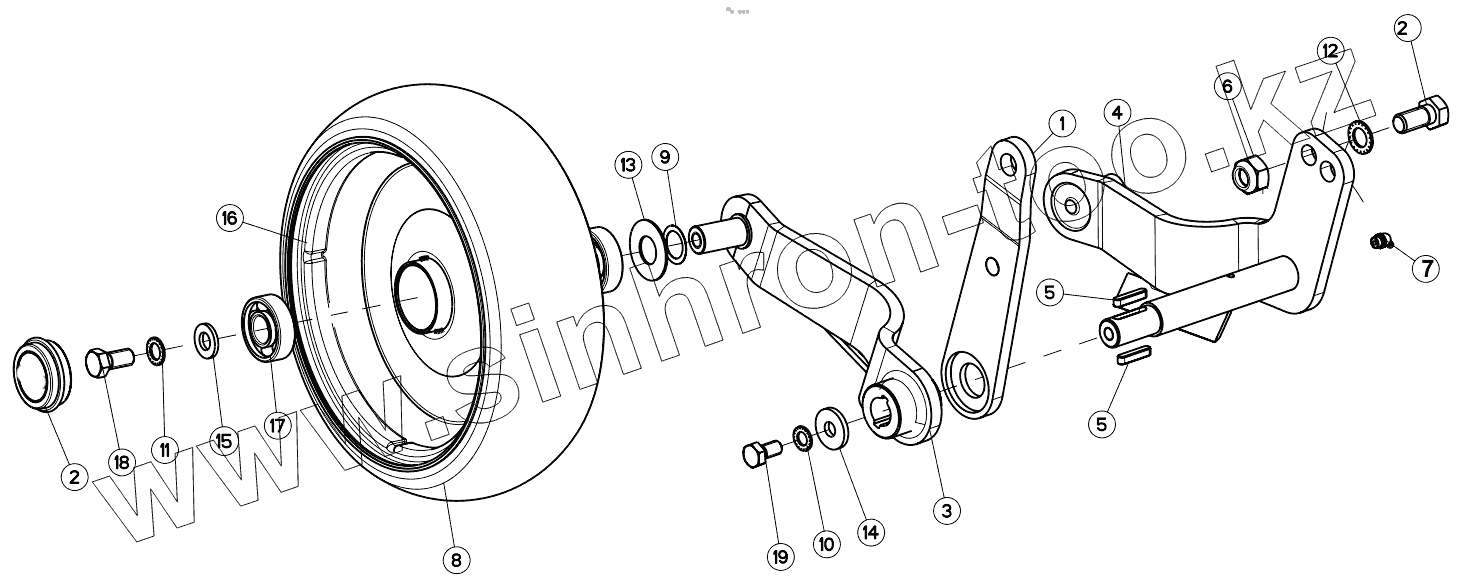

Каталог запасных частей к технике: KUHN PLANTER II. WHEEL DE JAUGE 12"X4"
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | FNB0742 | LINK, CONNECTING | |
| 2 | N02734A0 | PLUG | |
| 3 | VNB0069A | ARM | |
| 4 | VNB0070B | ARM | |
| 5 | 80650630 | PARALLEL KEY A | |
| 6 | 80201631 | SELF-LOCKING NUT INOX | |
| 7 | 82200802 | LUBRICATING NIPPLE:CONE TYPE | |
| 8 | A621759 | TYRE | |
| 9 | 80252025 | SHIM RING PS 0,3 FE/ZNXC3 | |
| 10 | 80271001 | SERRATED LOCK WASHER FLZNNC | |
| 11 | 80271201 | SERRATED LOCK WASHER FLZNNC | |
| 12 | 80271401 | SERRATED LOCK WASHER FLZNNC | |
| 13 | 80252032 | PLAIN WASHER FE/ZNXC3 | |
| 14 | 80251131 | PLAIN WASHER ZBC | |
| 15 | 80251325 | PLAIN WASHER FE/ZNXC3 | |
| 16 | VNB0355A | WHEEL AND TIRE ASSEMBLY | |
| 17 | 81002050 | BALL BEARING | |
| 18 | 80061225 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 80061072 | HEXAGON HEAD SCREW ZBC | |
| 20 | 80061472 | HEXAGON HEAD SCREW FE/ZNXC3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
