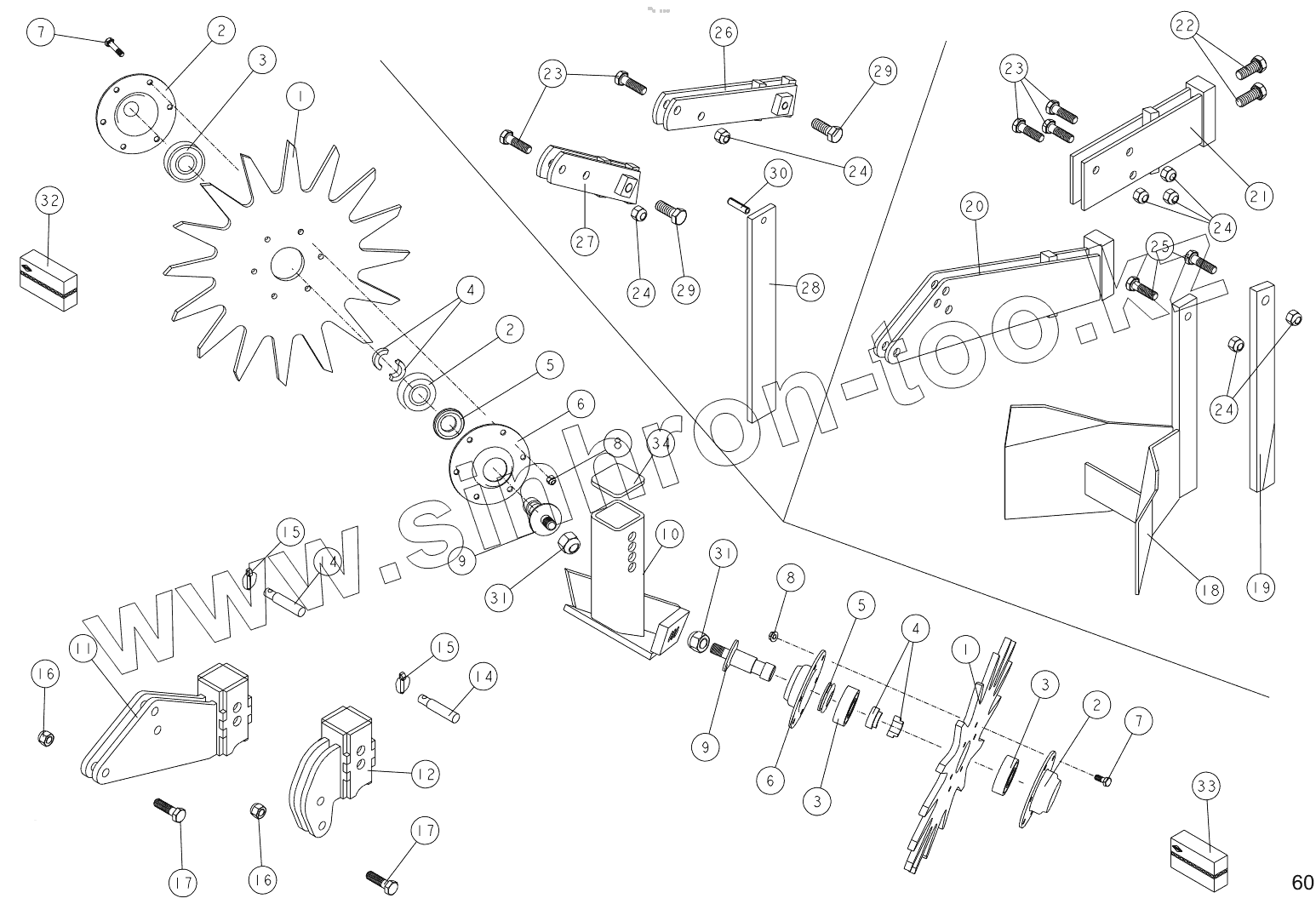

Каталог запасных частей к технике: KUHN PLANTER II. STAR-SHAPED TRASH REMOVER
1
1
2
2
2
3
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
11
12
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
23
24
24
24
24
25
26
27
28
29
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N01196B0 | DEFLECTOR | |
| 2 | N01143A0 | CUP | |
| 3 | 81002050 | BALL BEARING | |
| 4 | N01199A0 | 1/2 BUSH | |
| 5 | N00650A0 | CUP | |
| 6 | N00346A0 | CUP | |
| 7 | 80060625 | HEX BOLT FE/ZNXC3 | |
| 7 | 80340625 | FLAT CHEESE HEAD RIVET ZBC | |
| 8 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 | |
| 9 | N01197B0 | STUB AXLE | |
| 10 | N02608A0 | SUPPORT | |
| 11 | N01764B0 | SUPPORT | |
| 12 | N01765C0 | SUPPORT | |
| 14 | N02419B0 | PIN, HITCH | |
| 15 | 80560440 | LINCH PIN FE/ZNXC3 | |
| 16 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 80061040 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 18 | N01178C0 | ROW CLEANER, CLOD | |
| 18 | N02367C0 | ROW CLEANER, CLOD | |
| 19 | N00872A0 | STEM | |
| 20 | N01442B0 | SUPPORT | |
| 21 | N02276C0 | SUPPORT | |
| 22 | 80061271 | HEX BOLT FE/ZNXC3 | |
| 23 | 80061040 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 24 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 26 | N02307A0 | SUPPORT | |
| 27 | N02080A0 | SUPPORT | |
| 28 | N02079A0 | COULTER | |
| 29 | 80061225 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 30 | 80450830 | ROLL PIN FLZNNC | |
| 31 | 80201440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 32 | N01191B0 | DEFLECTOR | |
| 33 | N01190B0 | DEFLECTOR | |
| 34 | 83040175 | DUST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
