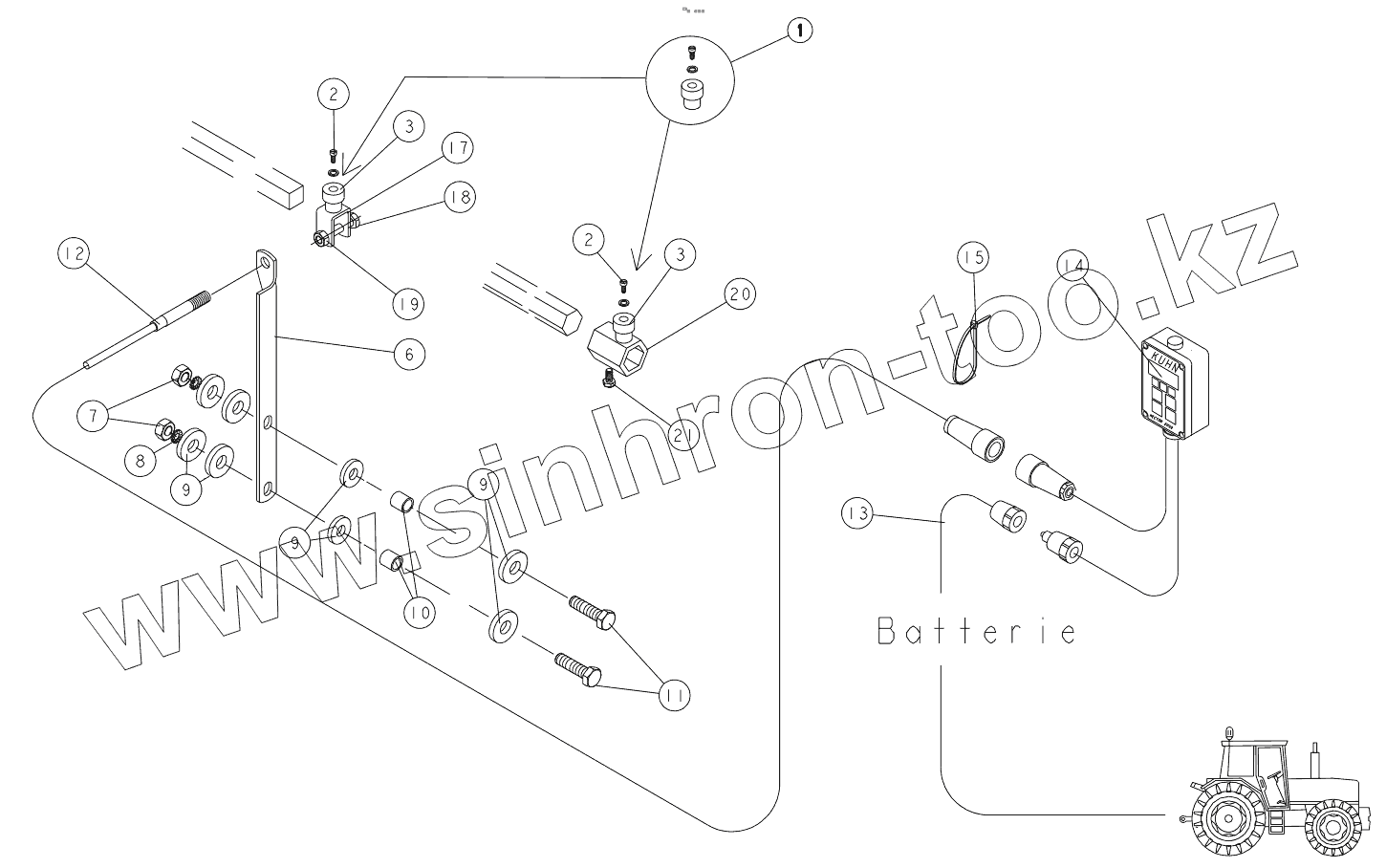

Каталог запасных частей к технике: KUHN PLANTER II. HECTOR 3000
1
2
2
3
3
6
7
8
9
9
9
10
11
12
13
14
14
14
15
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N00343A0 | MAGNET COMPLETE | |
| 2 | 80100516 | SLOT.CHEES.HEAD SCREW INOX | |
| 3 | R2045079 | MAGNET CPL. | |
| 6 | FNB0245 | BRACKET | |
| 7 | 80201070 | NUT FE/ZNXC3 | |
| 8 | 80271001 | SERRATED LOCK WASHER FLZNNC | |
| 9 | 80251021 | PLAIN WASHER M10 | |
| 10 | FLA1919 | BUSH | |
| 11 | 80061045 | HEXAGON HEAD SCREW ZBC | |
| 12 | VNB0005 | SENSOR | |
| 13 | 83233002 | HARNESS, WIRING | |
| 14 | VJA0206A | HECTOR 3000 BOX | |
| 14 | VJA0206B | HECTOR 3000 BOX | |
| 14 | 83232010 | CONTROL BOX, HECTOR 3000 | |
| 15 | 83090093 | HOSE BINDER | |
| 17 | N00830A0 | BRACKET | |
| 18 | 80060830 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 80200870 | NUT FE/ZNXC3 | |
| 20 | N02392A0 | SUPPORT | |
| 21 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
