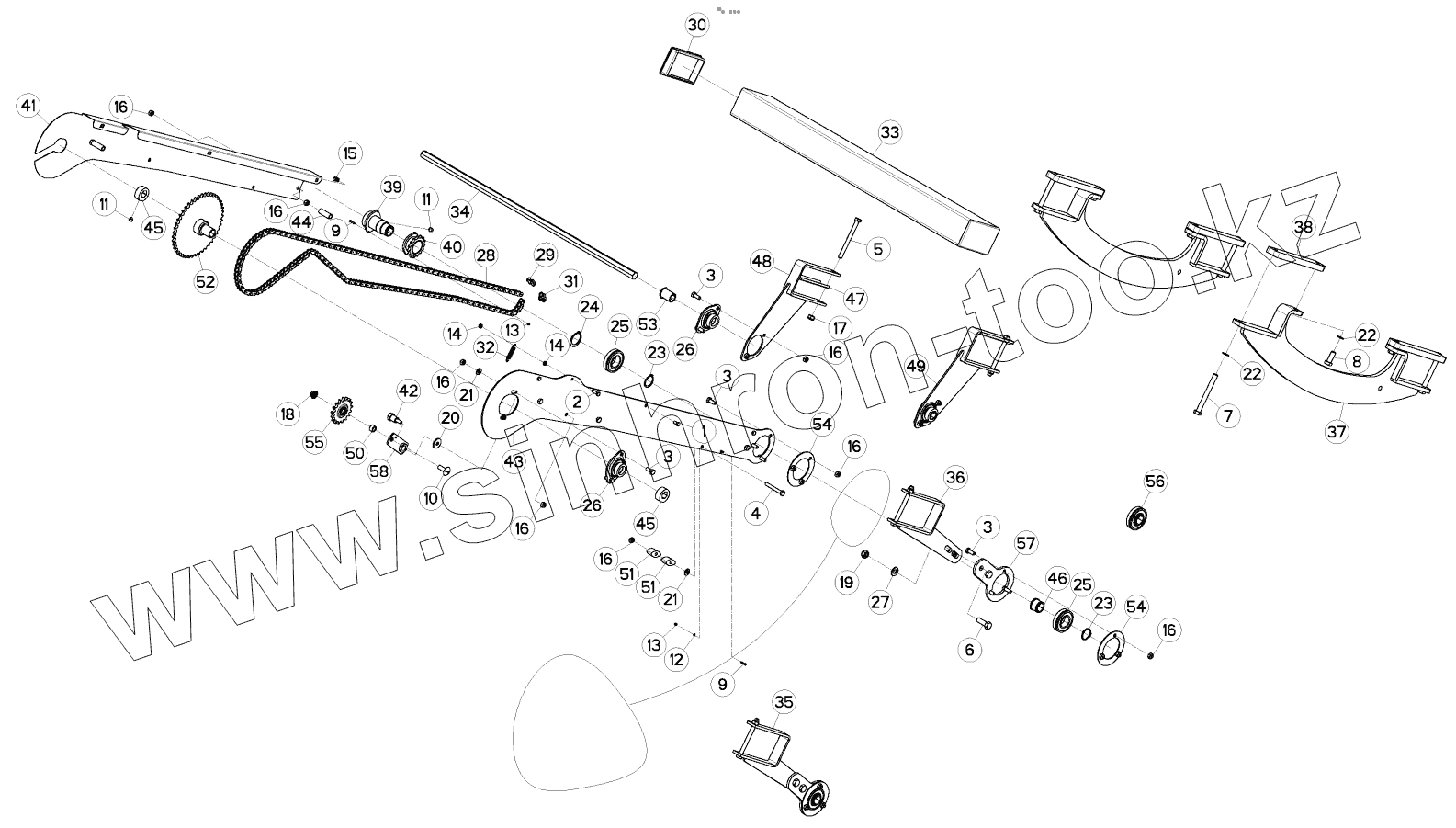

Каталог запасных частей к технике: KUHN PLANTER 3M. HOPPER EXTENSION -MICRO- TRANS D7167-J0000
1
2
3
3
3
3
4
5
6
7
8
9
9
10
11
11
12
13
13
14
14
15
16
16
16
16
16
16
16
16
17
18
19
20
21
21
22
22
23
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
51
52
53
54
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 2 | 80060620 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 3 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 80060853 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 80061098 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 80061236 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 7 | 80061268 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 8 | 80061271 | HEX BOLT FE/ZNXC3 | |
| 9 | 80100316 | SLOT.CHEES.HEAD SCREW FE/ZNXC3 | |
| 10 | 80101030 | SLOT.CHEESE HEAD SCRE.FE/ZNXC3 | |
| 11 | 80141010 | SET SCREW WITH CONE FE/ZNXC3 | |
| 12 | 80200300 | NUT FE/ZNXC3 | |
| 13 | 80200330 | SELF-LOCKING NUT FE/ZNXC3 | |
| 14 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 | |
| 15 | 80200655 | CLAMP NUT | |
| 16 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 | |
| 18 | 80201053 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 | |
| 19 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 | |
| 20 | 80250830 | PLAIN WASHER FE/ZNXC3 | |
| 21 | 80250920 | PLAIN WASHER FE/ZNXC3 | |
| 22 | 80281220 | CONICAL SPRING WASHER | |
| 23 | 80583000 | RETAINING RING | |
| 24 | 80583500 | RETAINING RING | |
| 25 | 81003060 | BALL BEARING | |
| 26 | 81502508 | FLANGE UNIT | |
| 27 | 80251227 | PLAIN WASHER FE/ZNXC3 | |
| 28 | 83121239 | CHAIN | |
| 29 | 83122103 | QUICK CONNECT LINK | |
| 30 | A621854 | END PLUG | |
| 31 | B0000707 | CONNECTING LINK | |
| 32 | FLA1637A | SPRING | |
| 33 | K3601070 | TUBE | |
| 34 | K3602140 | SHAFT | |
| 35 | K3603660 | BEARING, PILLOW BLOCK | |
| 36 | K3603670 | SUPPORT | |
| 37 | K3610491 | POST | |
| 38 | K3610500 | CLAMP | |
| 39 | K3611150 | SHAFT | |
| 40 | K3611160 | GEAR, PINION | |
| 41 | K3611191 | GEARBOX, RIGHT ANGLE | |
| 42 | K3611201 | PIN | |
| 43 | K3611211 | PLATE, MOUNTING | |
| 44 | K3611220 | SPACER | |
| 45 | K3626080 | STOP | |
| 46 | K3627160 | HUB | |
| 47 | K3627370 | SHEET | |
| 48 | N1500910 | FLANGE UNIT | |
| 49 | N1500920 | BEARING, PILLOW BLOCK | |
| 50 | N3504150 | SPACER | |
| 51 | N00176A0 | SKID | |
| 52 | N00177A0 | PINION GEAR | |
| 53 | N00199A0 | BUSHING | |
| 54 | N00863B0 | WASHER | |
| 55 | N01628C0 | TENSIONING SPORCKET | |
| 56 | N01686A0 | GUIDE | |
| 57 | N03431A0 | PLATE | |
| 58 | VNB0205 | TENSIONER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
