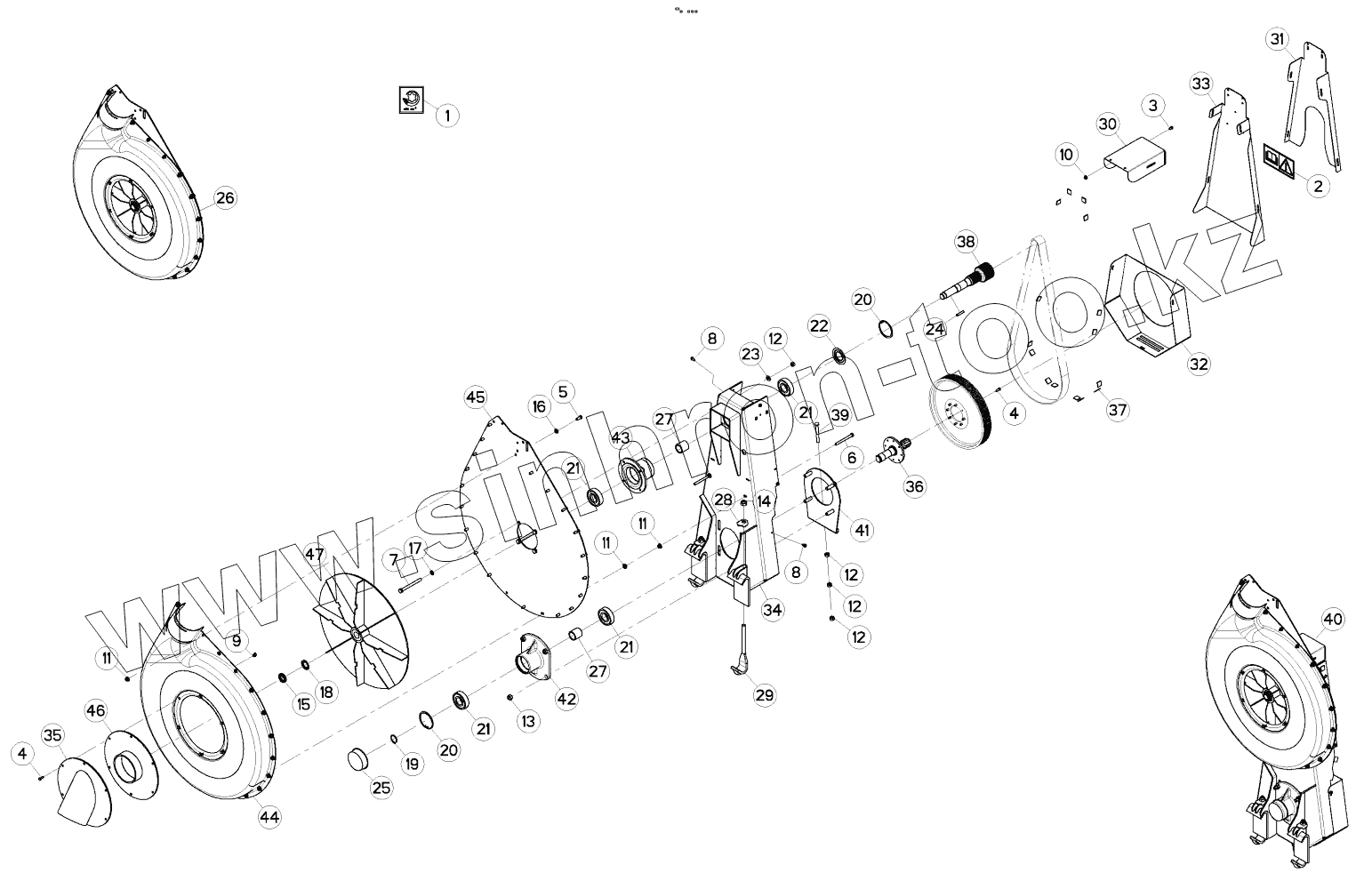

Каталог запасных частей к технике: KUHN PLANTER 3M. FAN (PM20-D125)
1
2
3
4
4
5
6
7
8
8
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 09974500 | DECAL | |
| 2 | 59900000 | PICTORIAL H INSTRUCTIONS | |
| 3 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 80060616 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 80060890 | HEXAGON HEAD SCREW INOX | |
| 7 | 80061093 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 8 | 80190612 | SELF-CUTTING SCREW FE/ZNXC3 | |
| 9 | 80200655 | CLAMP NUT | |
| 10 | 80200665 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 | |
| 11 | 80200865 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 | |
| 12 | 80201070 | NUT FE/ZNXC3 | |
| 13 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 | |
| 14 | 80201440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 15 | 80202518 | SLOTTED ROUND NUT | |
| 16 | 80250920 | PLAIN WASHER FE/ZNXC3 | |
| 17 | 80271001 | SERRATED LOCK WASHER FLZNNC | |
| 18 | 80293520 | TAB WASHER | |
| 19 | 80583000 | RETAINING RING | |
| 20 | 80597200 | RETAINING RING | |
| 21 | 81003074 | BALL BEARING | |
| 22 | 82153772 | FLEXIBLE AXIAL SEAL WASHER | |
| 23 | 80251021 | PLAIN WASHER M10 | |
| 24 | 80650815 | PARALLEL KEY A | |
| 25 | A620236 | DUST | |
| 26 | D00001A0 | ASSEMBLY | |
| 27 | FLA0966 | SPACER | |
| 28 | FLA0954C | WASHER | |
| 29 | FNB0429A | CLAMP | |
| 30 | K3600250 | HOUSING | |
| 31 | K3601900 | HOUSING | |
| 32 | K3601910 | HOUSING | |
| 33 | K3601941 | HOUSING | |
| 34 | K3601981 | SUPPORT | |
| 35 | K3602390 | FLANGE | |
| 36 | K3619780 | PIN | |
| 37 | K3623360 | SKID | |
| 38 | K3623980 | PIN | |
| 39 | N1501020 | SCREW | |
| 40 | N1506600 | FAN | |
| 41 | N00003A0 | TENSIONER | |
| 42 | N00009B0 | BEARING, PILLOW BLOCK | |
| 43 | N00010B0 | BEARING, PILLOW BLOCK | |
| 44 | N00022A0 | 1/2 CRANKCASE | |
| 45 | N00023A0 | SHEET | |
| 46 | N00024A0 | FLANGE | |
| 47 | VEX0304B | TURBINE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
