Каталог запасных частей к технике: KUHN MULTI-LEADER T. SUPPORT ON-LAND L3850 >L9999
1
1
2
3
3
4
4
5
5
5
6
6
7
7
7
8
8
8
9
10
10
10
11
11
12
12
12
12
13
13
14
15
16
16
17
18
19
20
21
21
21
21
22
23

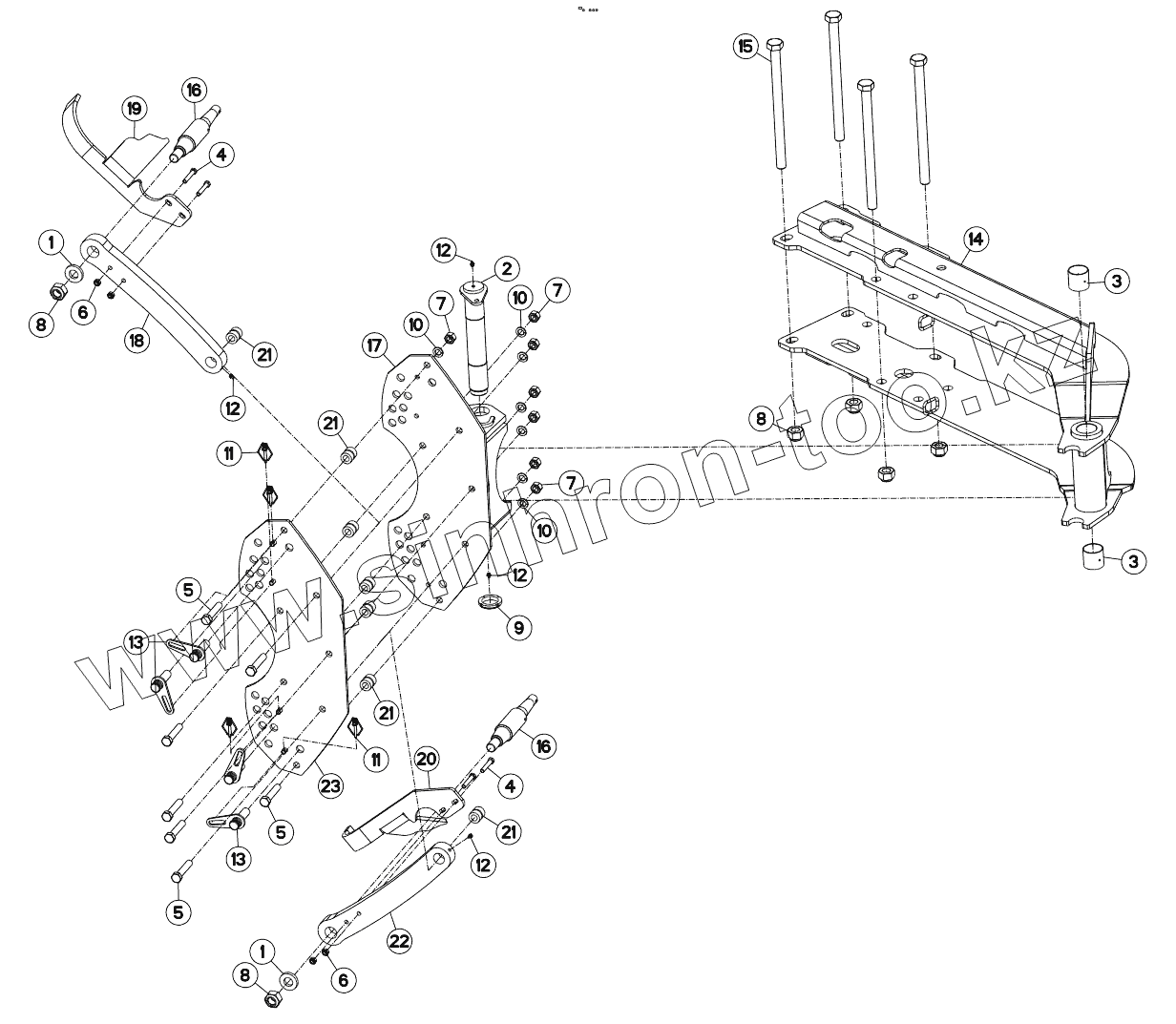

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 153192 | WASHER | |
| 2 | 582519 | PIN | |
| 3 | 951448 | WRAPPED BUSH | |
| 4 | 80061254 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 80062076 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 | |
| 7 | 80202070 | NUT FE/ZNXC3 | |
| 8 | 80203047 | SELF-LOCKING NUT | |
| 9 | 80205566 | SELF-LOCKING NUT FE/ZNXC3 | |
| 10 | 80272002 | SPRING WASHER M20 BICROM. | |
| 11 | 80560804 | SAFETY PIN | |
| 12 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 13 | H0107490 | PIN, HITCH | |
| 14 | H0205011 | SUPPORT | |
| 15 | H0205110 | SCREW, HEX HEAD | |
| 16 | H0601180 | PIN | |
| 17 | H0608300 | SUPPORT, ARM | |
| 18 | H0608320 | ARM | |
| 19 | H0608330 | SCRAPER, SOIL | |
| 20 | H0608340 | SCRAPER, SOIL | |
| 21 | H0608350 | BUSHING | |
| 22 | H0608930 | ARM | |
| 23 | H0610540 | SIDE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
