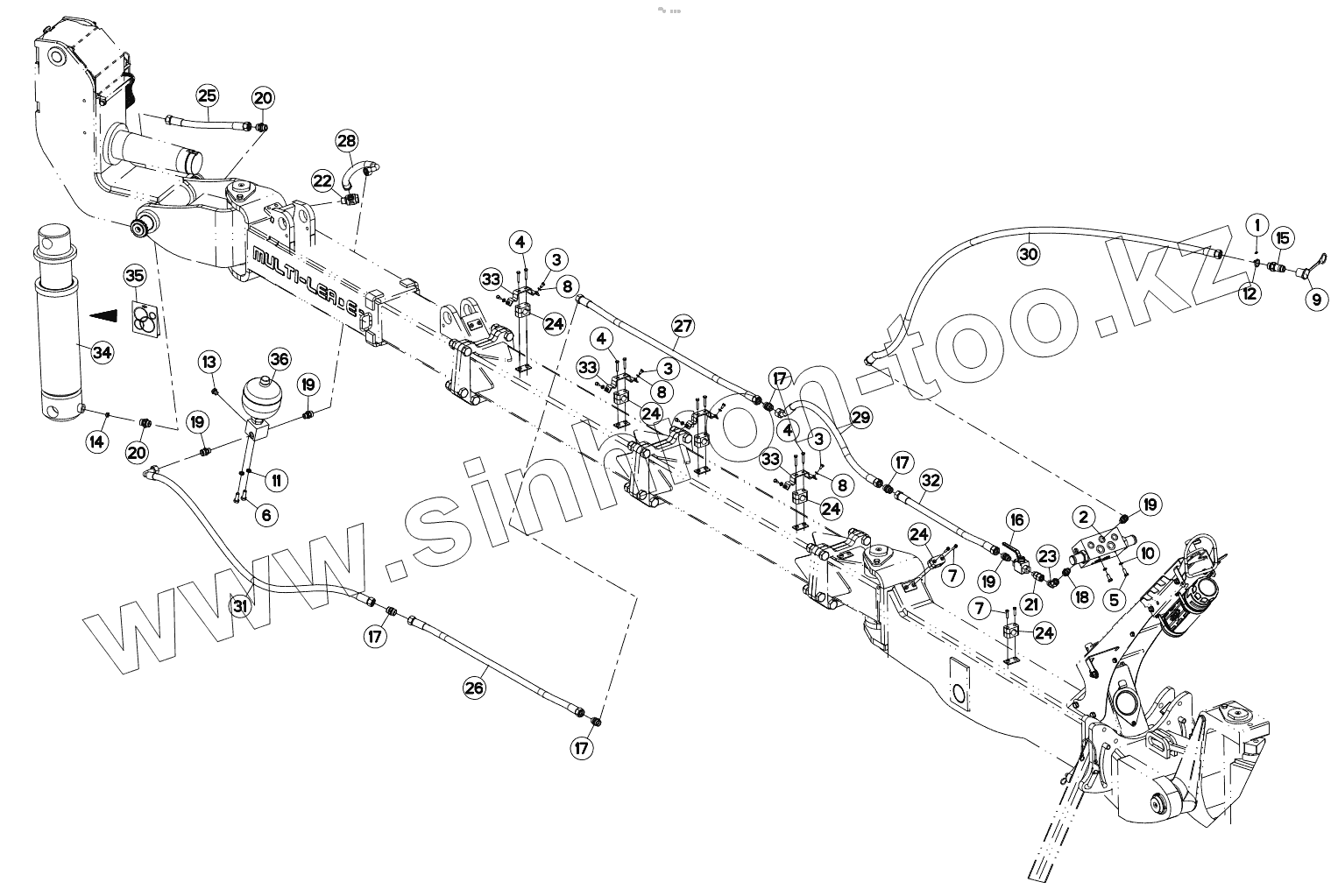

Каталог запасных частей к технике: KUHN MULTI-LEADER T. LIFTING HYDRAULIC D0409>E4249
1
2
3
3
3
4
4
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
19
20
20
21
22
23
24
24
24
24
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 951212 | BUSHING | |
| 2 | 951409 | BLOCK | |
| 3 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 80060635 | HEX BOLT FE/ZNXC3 | |
| 5 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 7 | 80080626 | SCREW, SOCKET HEAD FE/ZNXC3 | |
| 8 | 80250611 | PLAIN WASHER FE/ZNXC3 | |
| 9 | 82300026 | CAP MALE CONNECTOR | |
| 10 | 80270803 | SPRING WASHER M8 DIN127 | |
| 11 | 80271003 | SPRING WASHER FE/ZN | |
| 12 | 83090093 | HOSE BINDER | |
| 13 | A4061815 | PLUG | |
| 14 | A4072010 | DELIVERY LIMITER | |
| 15 | A4074018 | CONNECTOR MALE | |
| 16 | A4075005 | VALVE, BALL | |
| 17 | A4080306 | STRAIGHT COUPLING ZBC | |
| 18 | A4080411 | MALE STUD CONNECTOR | |
| 19 | A4080429 | MALE STUD CONNECTOR | |
| 20 | A4080430 | MALE STUD CONNECTOR | |
| 21 | A4080513 | SWIVEL CONNECTOR | |
| 22 | A4081304 | BANJO COUPLING ZBC | |
| 23 | A4082732 | AJUSTABLE MALE STUD ELBOW | |
| 24 | A7260029 | CLAMP D.22 | |
| 25 | A4923011 | HYDRAULIC HOSE | |
| 26 | A4923015 | HYDRAULIC HOSE | |
| 27 | A4923015 | HYDRAULIC HOSE | |
| 28 | A4923030 | HYDRAULIC HOSE | |
| 29 | A4923045 | HYDRAULIC HOSE | |
| 30 | A4923047 | HYDRAULIC HOSE | |
| 31 | A4923066 | HYDRAULIC HOSE | |
| 32 | A4923070 | HYDRAULIC HOSE | |
| 33 | H0206630 | BRIDGE | |
| 34 | H0505130 | CYLINDER, HYDRAULIC | |
| 35 | H0505160 | KIT, SEAL | |
| 36 | H0600140 | BLOCK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
