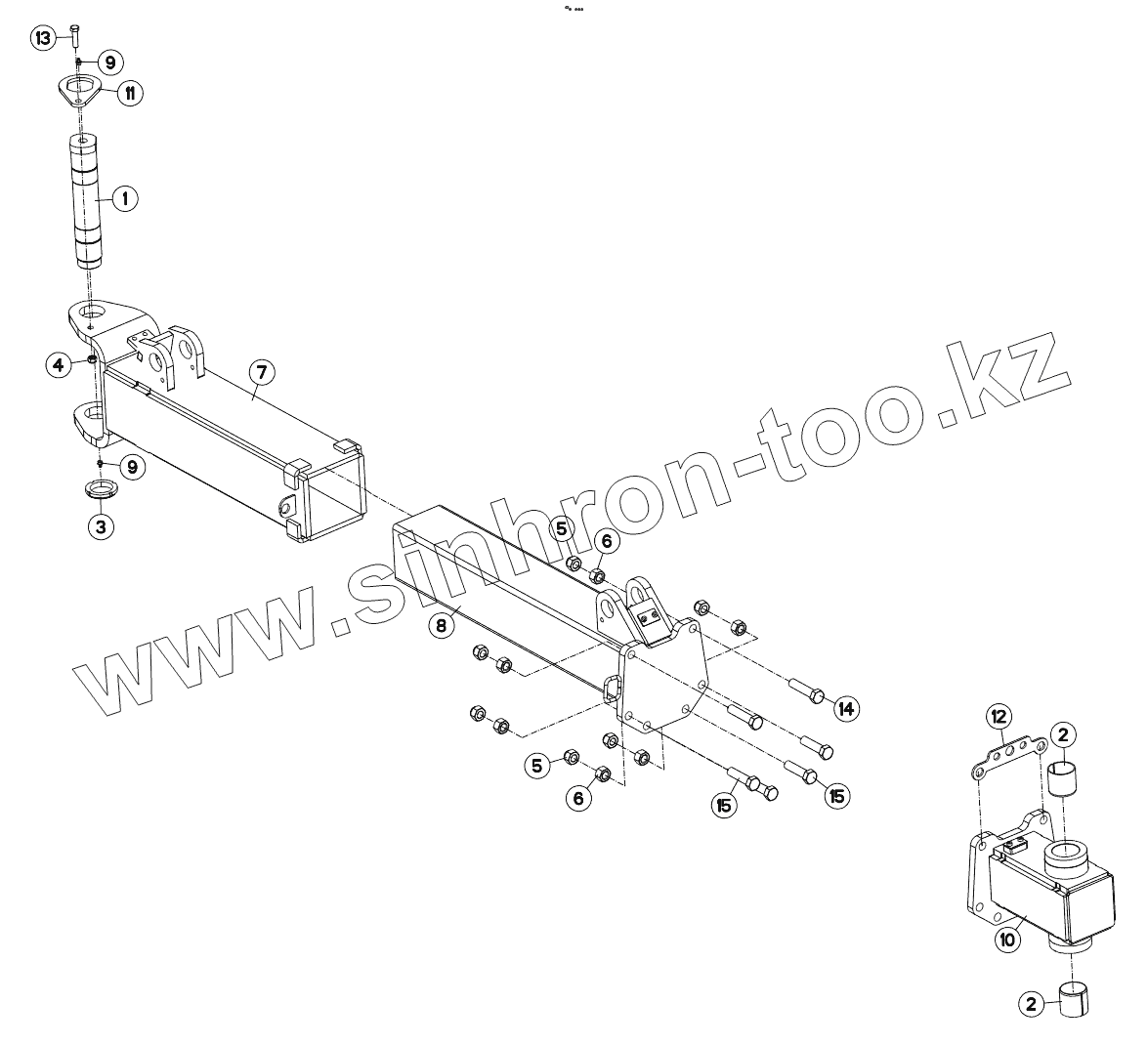

Каталог запасных частей к технике: KUHN MULTI-LEADER T. DRAWBAR MLD/VLD D0409>H3257

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H0104010		PIN
2	951521		TENSION BUSH
3	80205566		SELF-LOCKING NUT FE/ZNXC3
4	80201240		SELF-LOCKING NUT FE/ZNXC3
5	80202047		SELF-LOCKING NUT FLZNNC
6	80202069		NUT FE/ZNXC3
7	H0204840		SHEATH, RIGID
8	H0204910		GUIDE, SLIDE
9	82201016		SELF TAPPING GREASE NIPPLE
10	H0204921		PIVOT
11	H0100350		STOP PLATE
12	H0208810		SUPPORT
13	80061245		HEXAGON HEAD SCREW FE/ZNXC3
14	80062067		HEXAGON HEAD SCREW FLZNNC
15	80062068		HEXAGON HEAD SCREW FLZNNC
