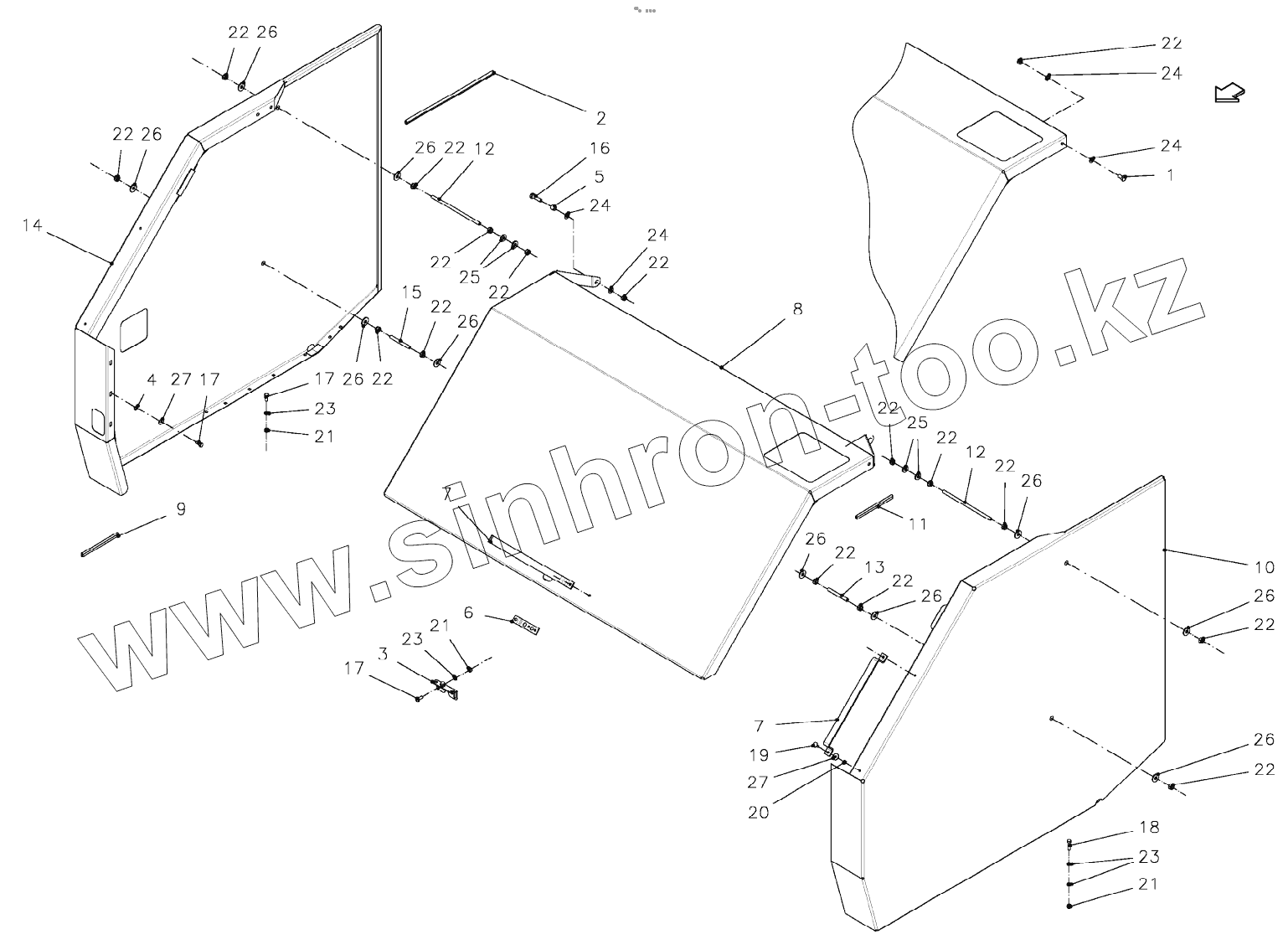

Каталог запасных частей к технике: KUHN FB 119. SAFETY GUARDS (FRONT)
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
23
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80061020 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 2 | Z4001020 | EDGE PROTECTION | |
| 3 | Z4000080 | LOCK | |
| 4 | 80200655 | CLAMP NUT | |
| 5 | Z4011090 | TUBE | |
| 6 | Z4015490 | SUPPORT FOR SENSOR | |
| 7 | Z4400310 | HANDLE | |
| 8 | Z4013020 | LID | |
| 9 | Z4088760 | PROTECTION | |
| 10 | Z4013160 | LATERAL QUARD | |
| 11 | Z4088820 | PROTECTION | |
| 12 | Z4013230 | ROD | |
| 13 | Z4013240 | SCREW | |
| 14 | Z4013260 | LATERALE SHEET RIGHT | |
| 15 | Z4013270 | ROD | |
| 16 | 80061033 | HEX. BOLT FLZNNC | |
| 17 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 18 | 80060834 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 80030620 | CUP SQUARE BOLT FE/ZNXC3 | |
| 20 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 80200817 | SELF-LOCKING NUT FLZNNC | |
| 22 | 80201005 | SELF-LOCKING NUT FLZNNC | |
| 23 | 80250823 | PLAIN WASHER FE/ZNXC3 | |
| 24 | 80251021 | PLAIN WASHER M10 | |
| 25 | 80251127 | PLAIN WASHER FE/ZNXC3 | |
| 26 | 80251003 | PLAIN WASHER FE/ZNXC3 | |
| 27 | 80250724 | PLAIN WASHER FE/ZNXC3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
