Каталог запасных частей к технике: KUHN CHALLENGER NSH. TURNOVER
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
19
19
20
20
20
20
20
21
21
22
22
22
22

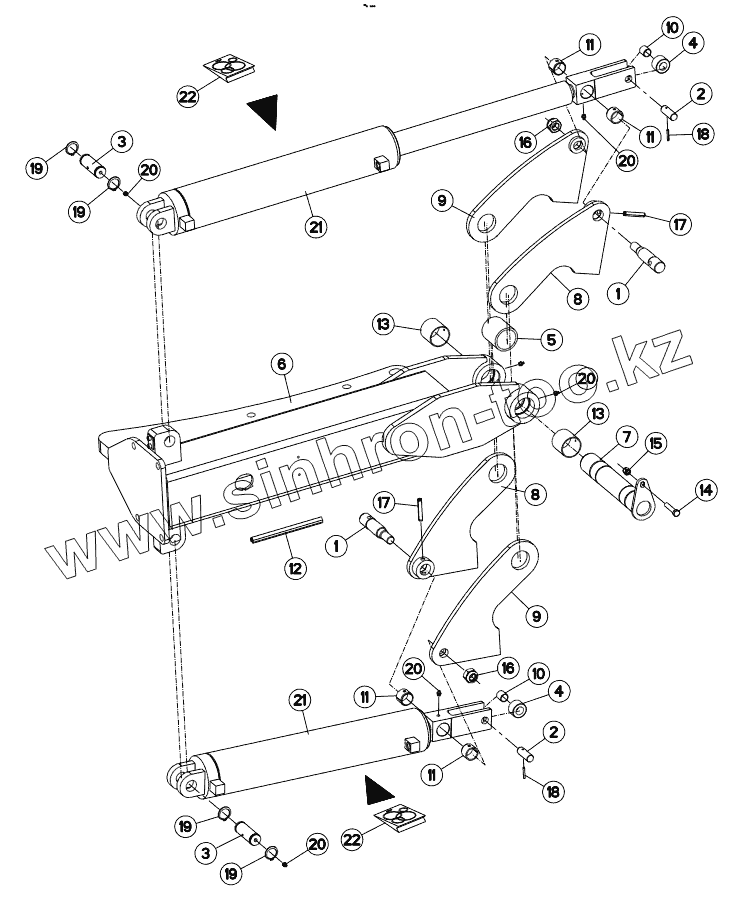

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130307 | PIN | |
| 2 | 131037 | PIN | |
| 3 | 145123 | PIN | |
| 4 | 151110 | ROLLER | |
| 5 | 445552 | SPACER | |
| 6 | 582398 | HOUSING | |
| 7 | 582423 | SPINDLE | |
| 8 | 582424 | GUIDE | |
| 9 | 582425 | GUIDE | |
| 10 | 900747 | BUSHING | |
| 11 | 951119 | TENSION BUSH | |
| 12 | 951243 | SHEATHE | |
| 13 | 951448 | WRAPPED BUSH | |
| 14 | 80061282 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 | |
| 16 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 80441270 | ROLL PIN | |
| 18 | 80450535 | ROLL PIN FLZNNC | |
| 19 | 80583500 | RETAINING RING | |
| 20 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 21 | H0202120 | CYLINDER, HYDRAULIC | |
| 22 | 951489 | KIT, SEAL | |
| 22 | H0202140 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
