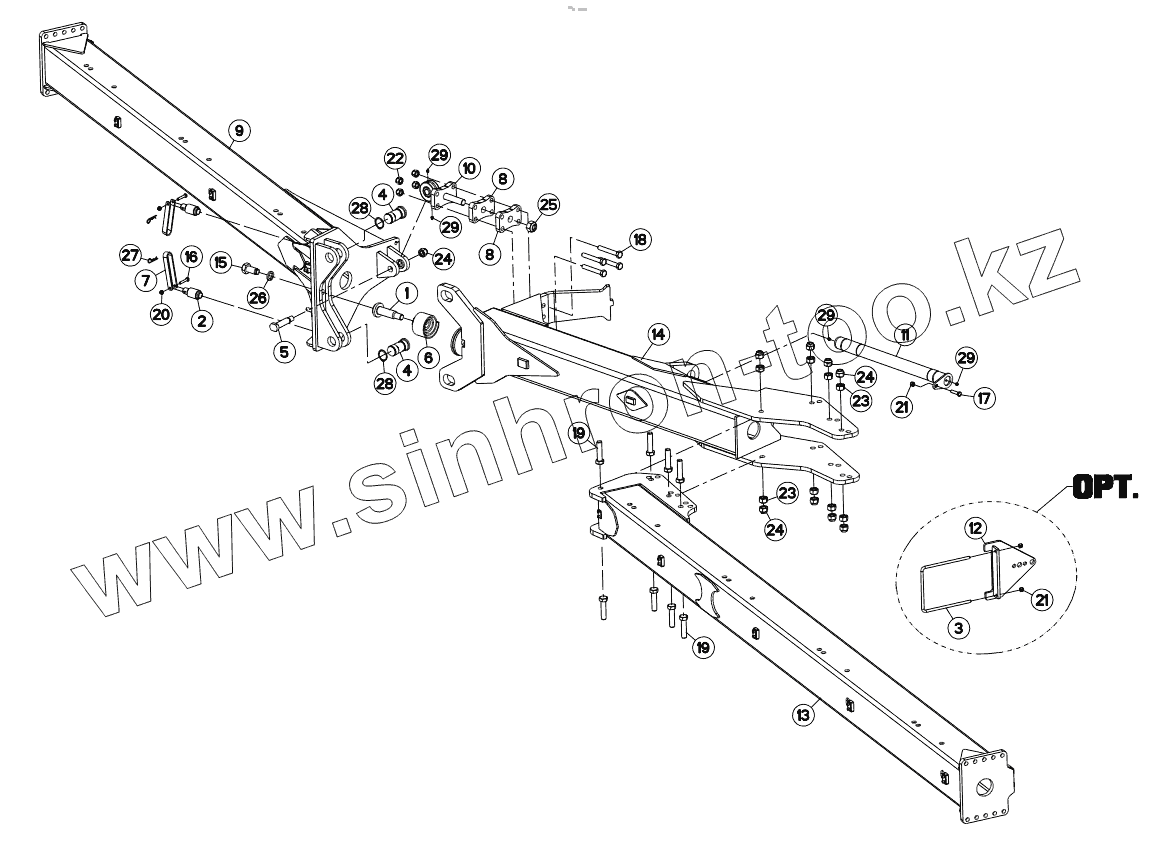

Каталог запасных частей к технике: KUHN CHALLENGER NSH. STRUCTURE CHALLENGER A0001-B2328
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
23
24
24
24
25
26
27
28
28
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130292 | SCREW | |
| 2 | 130297 | SCREW | |
| 3 | 140303 | U-BOLT | |
| 4 | 154117 | PIN | |
| 5 | 155136 | PIN | |
| 6 | 194107 | SPRING | |
| 7 | 200732 | HANDLE | |
| 8 | 211809 | SHIM | |
| 9 | 582213 | EXTENSION | |
| 10 | 582247 | END | |
| 11 | 582379 | PIN | |
| 12 | 582460 | SUPPORT | |
| 13 | 582702 | FRAME, MAIN | |
| 14 | H0204930 | BEAM | |
| 15 | 951199 | BOLT HM 30X200 | |
| 16 | 80061051 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 17 | 80061211 | HEXAGON HEAD SCREW FLZNNC | |
| 18 | 80062086 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 80062484 | HEXAGON HEAD SCREW FLZNNC | |
| 20 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 23 | 80202400 | NUT FE/ZNXC3 | |
| 24 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 80203031 | SELF-LOCKING NUT | |
| 26 | 80273084 | SPRING LOCK WASHER | |
| 27 | 80570300 | SPRING COTTER PIN FE/ZNXC3 | |
| 28 | 80585000 | RETAINING RING | |
| 29 | 82201016 | SELF TAPPING GREASE NIPPLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
