Каталог запасных частей к технике: KUHN CHALLENGER NSH. ON-LAND OFFSET
1
2
3
3
4
5
6
7
7
7
8
9
10
10
10
10
10
10
10
10
11
12
13
13
13
14
14
15
15
16
16
16
16
17
18
19
20
20
21
21
21
22
22
23
24
25
25
25
25
25
25
25
25
25
25
26
26

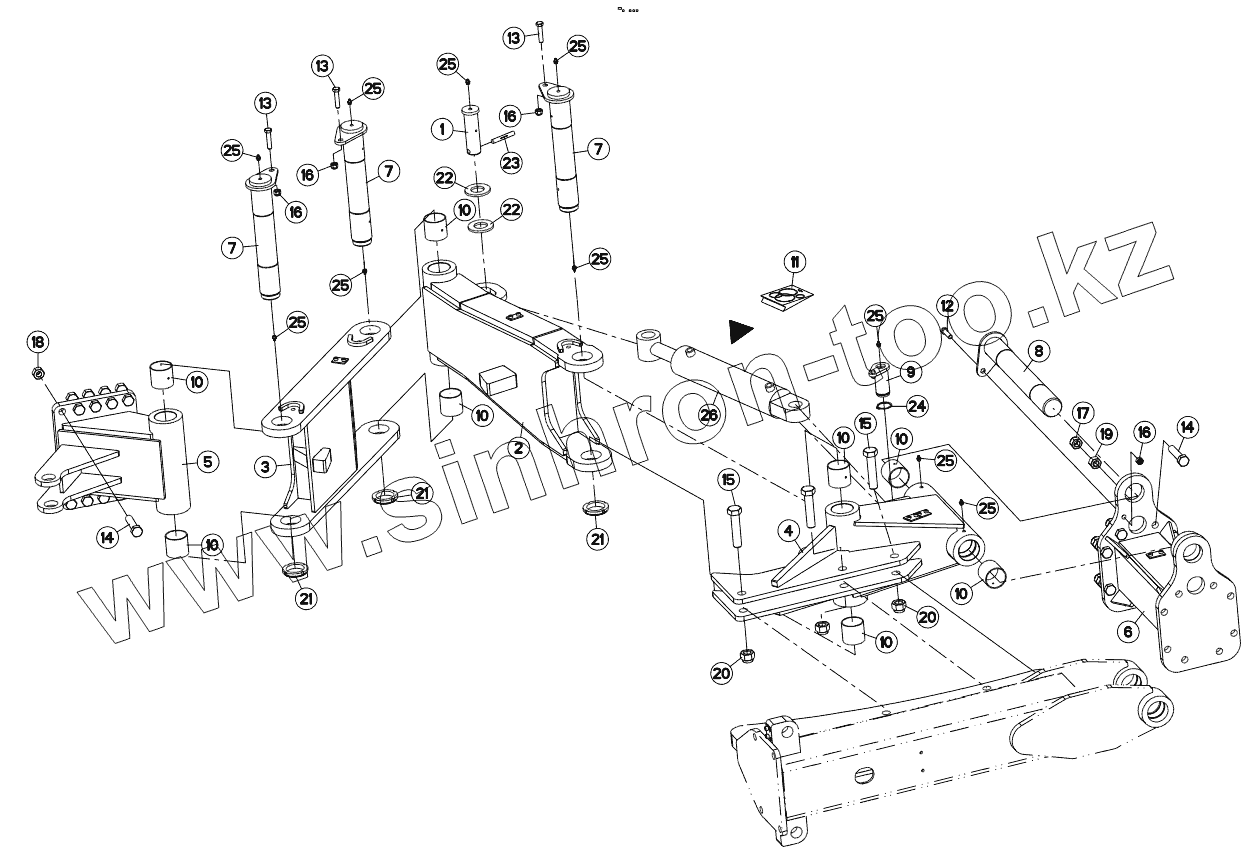

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130340 | PIN | |
| 2 | 582509 | ARM | |
| 3 | 582510 | ARM | |
| 3 | H0302170 | ARM | |
| 4 | 582515 | HOUSING | |
| 5 | 582516 | BRACKET | |
| 6 | 582517 | ROD | |
| 7 | 582519 | PIN | |
| 8 | 582520 | SHAFT | |
| 9 | 582521 | PIN | |
| 10 | 951448 | WRAPPED BUSH | |
| 11 | 951539 | KIT, SEAL | |
| 12 | 80061245 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 13 | 80061296 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 14 | 80062067 | HEXAGON HEAD SCREW FLZNNC | |
| 15 | 80062487 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 16 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 18 | 80202047 | SELF-LOCKING NUT FLZNNC | |
| 19 | 80202070 | NUT FE/ZNXC3 | |
| 20 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 80205566 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 80253975 | PLAIN WASHER FE/ZNXC3 | |
| 23 | 80541280 | GROOVED PIN | |
| 24 | 80584000 | RETAINING RING | |
| 25 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 26 | 951538 | CYLINDER DE D=40.80 C=325 | |
| 26 | 952155 | CYLINDER D=80 D=40 C=264 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
