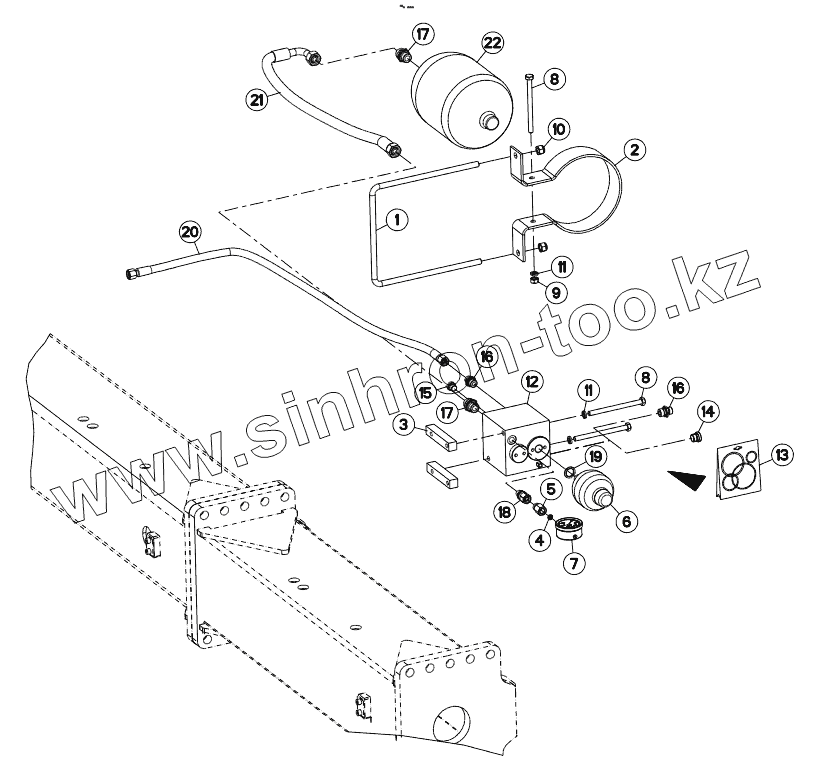

Каталог запасных частей к технике: KUHN CHALLENGER NSH. MAXIBAR
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 140303 | U-BOLT | |
| 2 | 227567 | MOUNTING | |
| 3 | 241109 | BAR (TO WELD) | |
| 4 | 900845 | SEAL | |
| 5 | 900847 | FITTING, HYDRAULIC, UNION | |
| 6 | 900903 | ACCUMULATOR | |
| 7 | 921048 | MANOMETER | |
| 8 | 80061066 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 9 | 80201070 | NUT FE/ZNXC3 | |
| 10 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 | |
| 11 | 80271084 | SPRING LOCK WASHER | |
| 12 | 900902 | BLOCK | |
| 13 | 900983 | SEALS PACKET(MAXIBAR 900902) | |
| 14 | A4061802 | PLUG + SEAL | |
| 15 | A4061815 | PLUG | |
| 16 | A4080401 | MALE STUD CONNECTOR | |
| 17 | A4080430 | MALE STUD CONNECTOR | |
| 18 | A4080518 | ADAPTER ZBC | |
| 19 | A4230018 | BUSH BS | |
| 20 | A4921024 | HYDRAULIC HOSE | |
| 21 | A4923030 | HYDRAULIC HOSE | |
| 22 | H0601100 | ACCUMULATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
