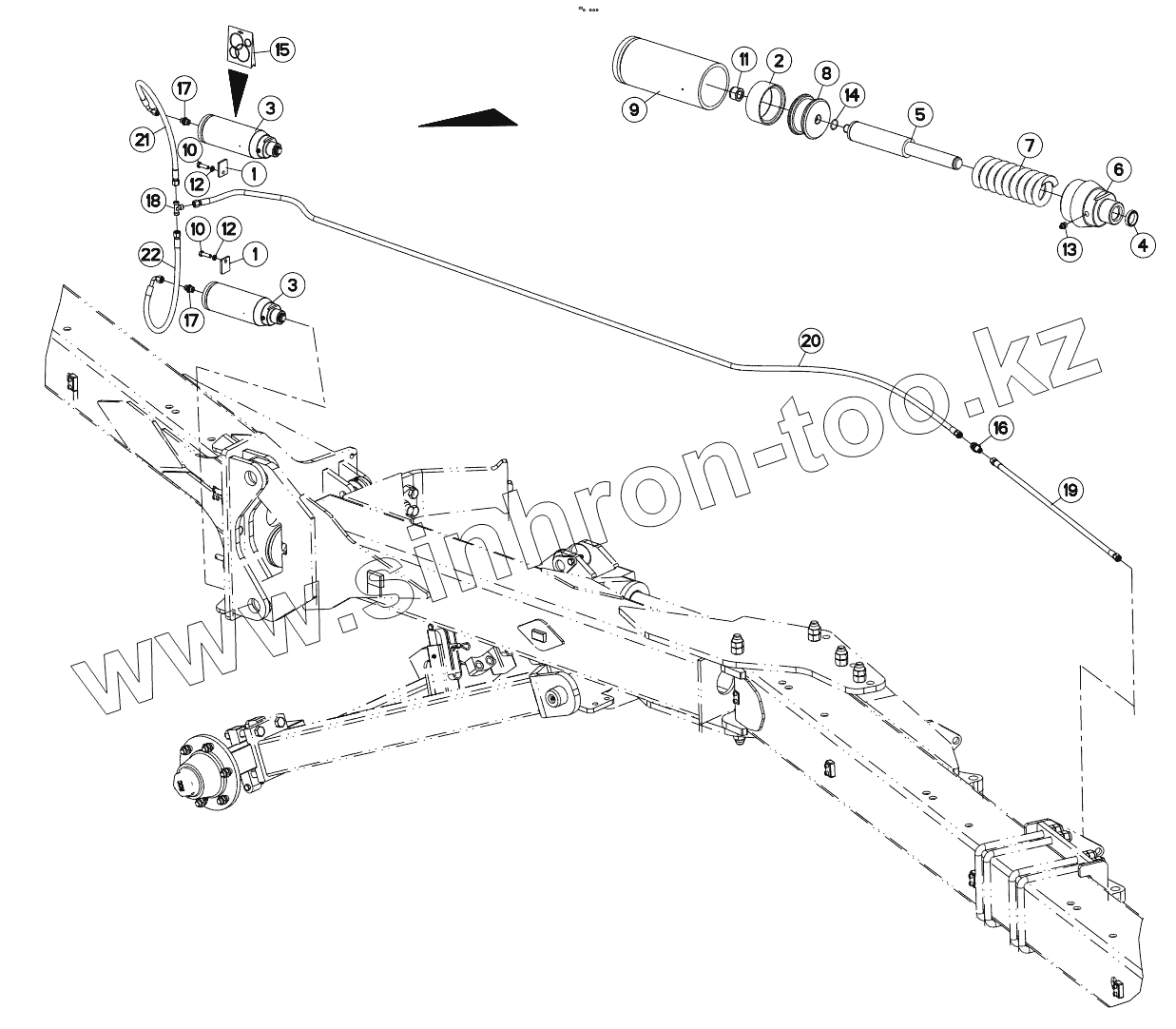

Каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC PIVOTADJUST (REAR)
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 211273 | PLATE | |
| 2 | 900773 | PISTON SEAL 80 66 16 | |
| 3 | 951231 | CYLINDER 80/25/31,5 | |
| 4 | 951233 | SEAL | |
| 5 | 951234 | CYLINDER ROD | |
| 6 | 951235 | NOSE | |
| 7 | 951236 | SPRING | |
| 8 | 951237 | PISTON (CYL.951231) | |
| 9 | 951238 | CYLINDER BODY | |
| 10 | 80061036 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 11 | 80201647 | SELF-LOCKING NUT FE/ZNXC3 | |
| 12 | 80271084 | SPRING LOCK WASHER | |
| 13 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 14 | 951280 | SEALS PACKET (951231) | |
| 15 | 951280 | SEALS PACKET (951231) | |
| 16 | A4080302 | BULKHEAD UNION | |
| 17 | A4080401 | MALE STUD CONNECTOR | |
| 18 | A4081002 | EQUAL TEE ZBC | |
| 19 | A4921024 | HYDRAULIC HOSE | |
| 20 | A4921046 | HYDRAULIC HOSE | |
| 21 | A4921063 | HYDRAULIC HOSE | |
| 22 | A4921063 | HYDRAULIC HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
