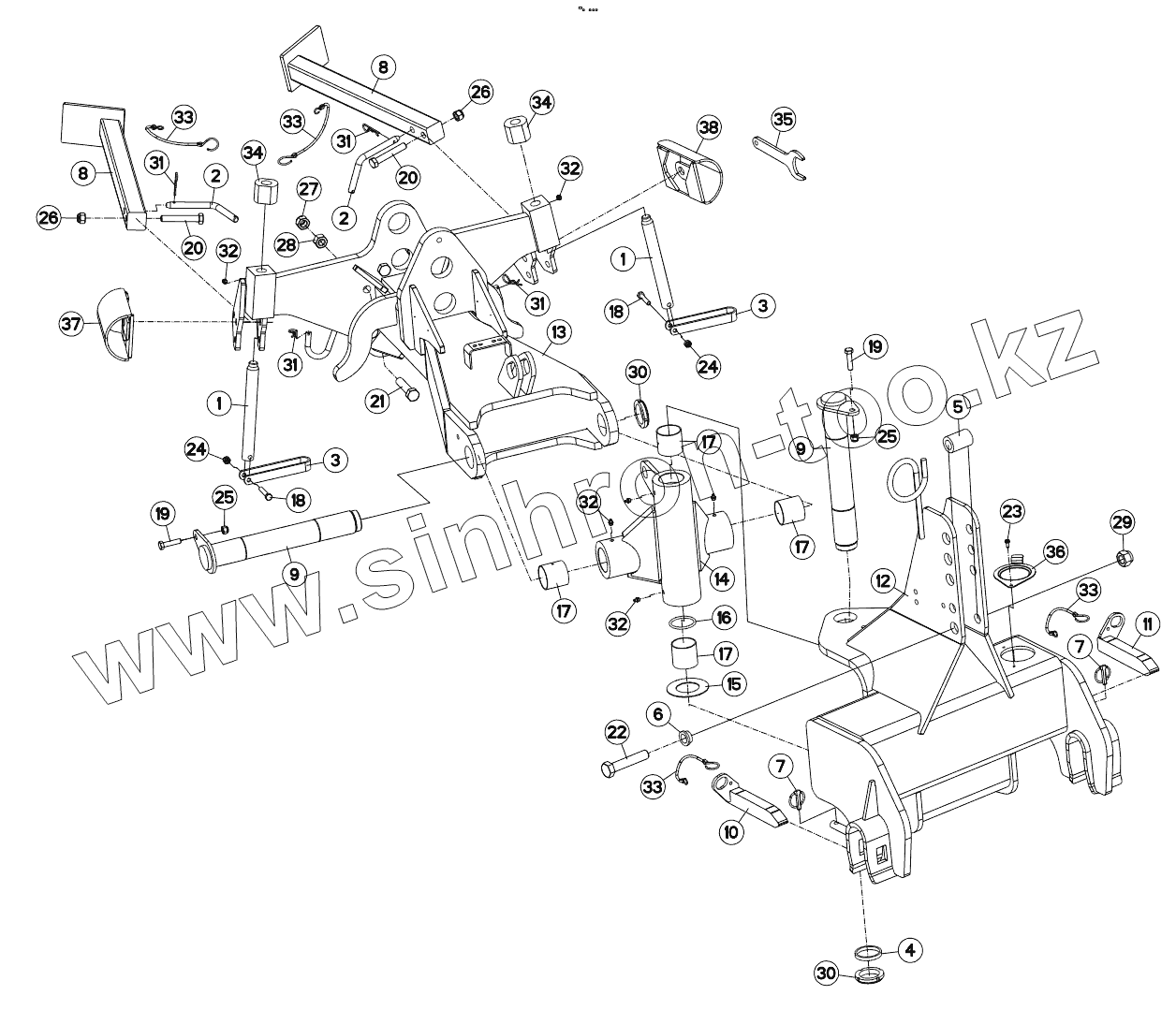

Каталог запасных частей к технике: KUHN CHALLENGER NSH. HEADSTOCK CHALLENGER
1
1
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
17
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
26
27
28
29
30
30
31
31
31
31
32
32
32
32
33
33
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130309 | LEVELLING SCREW | |
| 2 | 139113 | PIN, HITCH | |
| 3 | 200732 | HANDLE | |
| 4 | 421210 | BUSH | |
| 5 | 445556 | SPACER | |
| 6 | 445609 | BUSHING | |
| 7 | 541001 | LYNCH PIN D10 CAT2 | |
| 8 | 561108 | STAND | |
| 9 | 582419 | PIN | |
| 10 | 582750 | LOCK R | |
| 11 | 582751 | LOCK L | |
| 12 | 582758 | BOOM | |
| 12 | H0103040 | BOOM | |
| 13 | 583322 | CLEVIS | |
| 14 | 583323 | CROSS PIECE FRONT | |
| 14 | H0103050 | CROSS | |
| 15 | 900742 | ANTI-FRICTION BUSHES | |
| 16 | 917051 | SEAL | |
| 17 | 951448 | WRAPPED BUSH | |
| 18 | 80061051 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 80061211 | HEXAGON HEAD SCREW FLZNNC | |
| 20 | 80061661 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 21 | 80062067 | HEXAGON HEAD SCREW FLZNNC | |
| 22 | 80062489 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 23 | 80190616 | SELF-CUTTING SCREW FE/ZNXC3 | |
| 24 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 | |
| 26 | 80201630 | SELF-LOCKING NUT FE/ZNXC3 | |
| 27 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 28 | 80202070 | NUT FE/ZNXC3 | |
| 29 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 | |
| 30 | 80205566 | SELF-LOCKING NUT FE/ZNXC3 | |
| 31 | 80570300 | SPRING COTTER PIN FE/ZNXC3 | |
| 32 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 33 | 83070064 | PVC CORD | |
| 34 | H0206000 | NUT | |
| 35 | H0301420 | WRENCH | |
| 36 | H0600650 | LID | |
| 37 | H0602540 | GUARD, ASSEMBLY | |
| 38 | H0602550 | GUARD, ASSEMBLY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
