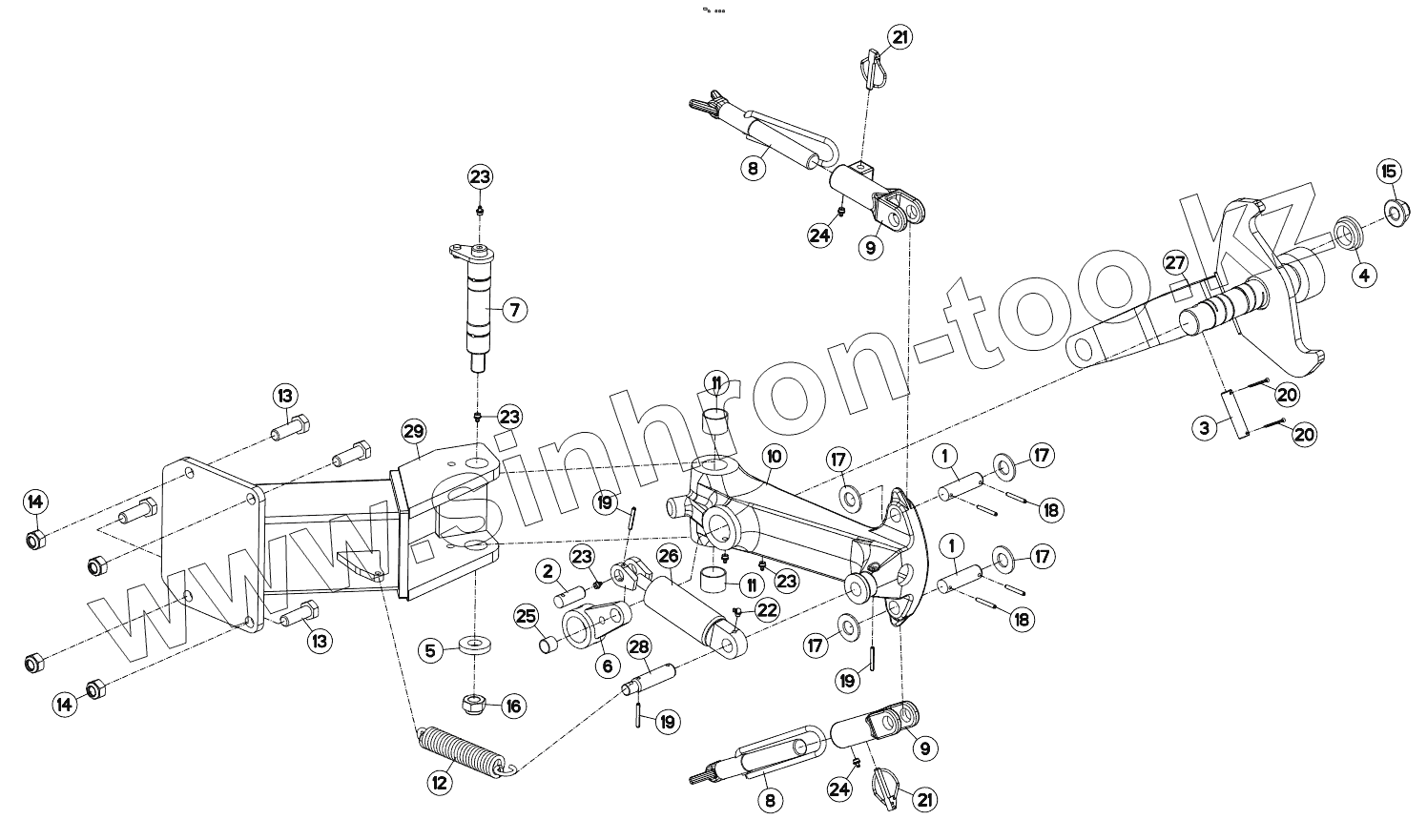

Каталог запасных частей к технике: KUHN CHALLENGER NSH. FRONT DEPTH WHEEL 760 (HR)
1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
14
14
15
16
17
17
17
17
18
18
19
19
19
20
20
21
21
22
23
23
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130277 | PIN | |
| 2 | 130279 | PIN | |
| 3 | 130283 | PIN | |
| 4 | 421221 | SPACER | |
| 5 | 421223 | WASHER | |
| 6 | 582311 | LINK | |
| 7 | 582606 | AXLE | |
| 8 | 582897 | SCREW | |
| 9 | 645281 | BRACKET | |
| 10 | 645314 | SUPPORT | |
| 11 | 951168 | WRAPPED BUSH | |
| 12 | 952159 | SPRING | |
| 13 | 80062059 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 14 | 80202040 | SELF-LOCKING NUT FE/ZNXC3 | |
| 15 | 80202420 | SELF-LOCKING NUT FLZNNC | |
| 16 | 80202442 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 80252432 | PLAIN WASHER FE/ZNXC3 | |
| 18 | 80450645 | ROLL PIN FLZNNC | |
| 19 | 80450645 | ROLL PIN FLZNNC | |
| 20 | 80500345 | SPLIT PIN | |
| 21 | 80561155 | LINCH PIN | |
| 22 | 82200804 | GREASE NIPPLE FE/ZNXC3 | |
| 23 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 24 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 25 | 83012225 | WRAPPED BUSH | |
| 26 | H0500670 | SHOCK ABSORBER | |
| 27 | H0500890 | ARM | |
| 28 | H0506530 | PIN | |
| 29 | H0602130 | SUPPORT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
