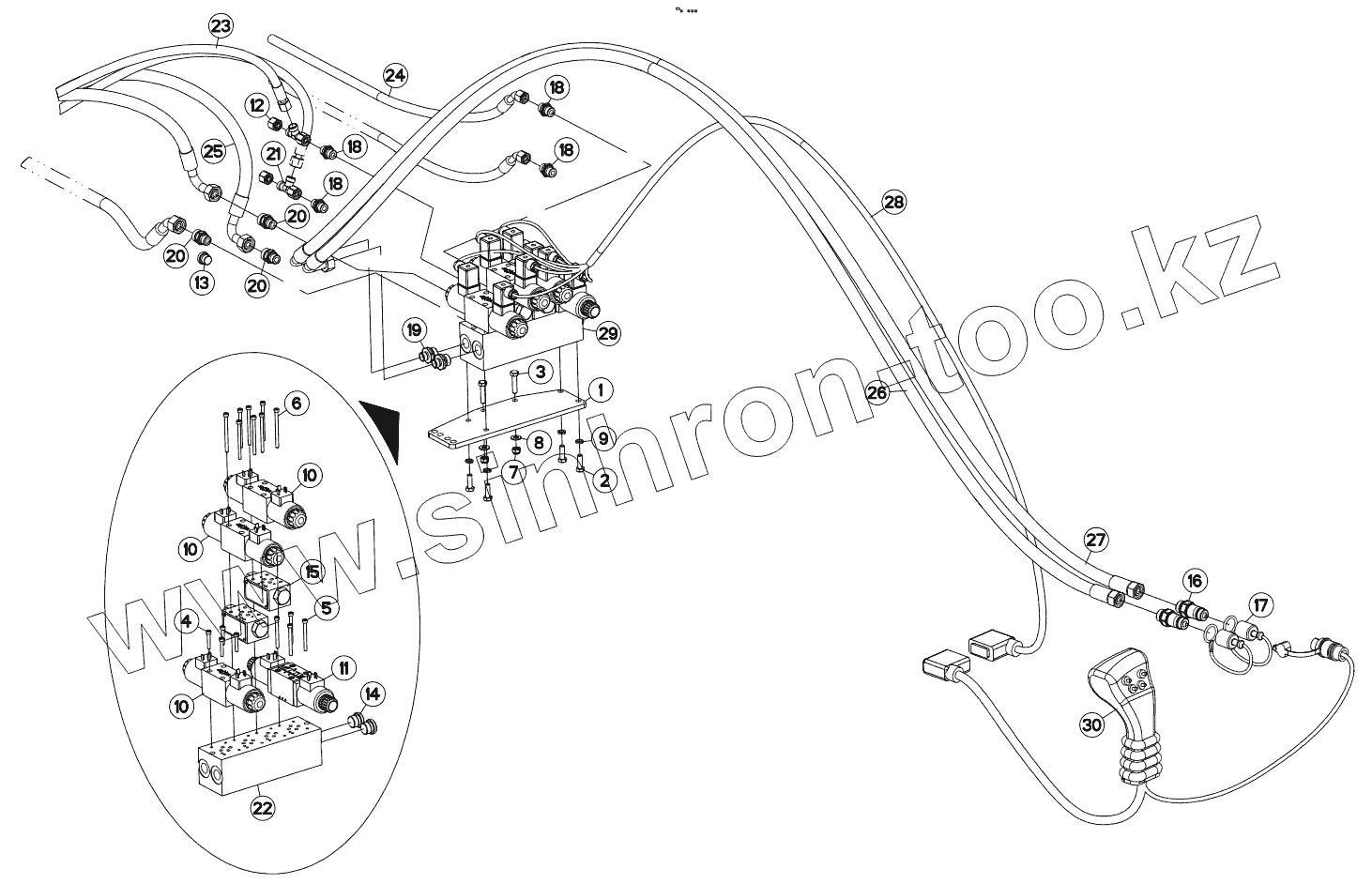

Каталог запасных частей к технике: KUHN CHALLENGER NSH. ELECTROHYDR.SELECTOR 4 FUNCT.
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
16
17
18
18
18
18
18
18
18
18
18
18
19
20
20
20
21
21
22
23
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 750753 | BRACKET | |
| 2 | 80060826 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 3 | 80060834 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 80080530 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 | |
| 5 | 80080555 | HEX.SOCKET HEAD CAP SCREW | |
| 6 | 80080570 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 | |
| 7 | 80200830 | SELF-LOCKING NUT FE/ZNXC3 | |
| 8 | 80250823 | PLAIN WASHER FE/ZNXC3 | |
| 9 | 80270884 | SPRING LOCK WASHER | |
| 10 | A4050003 | DISTRIBUTEUR CETOP3 | |
| 11 | A4050005 | DISTRIBUTEUR CETOP3 | |
| 12 | А4061504 | BLANKING PLUG ZBC | |
| 12 | А4061501 | BLANKING PLUG ZBC | |
| 13 | А4061802 | PLUG + SEAL | |
| 14 | А4061803 | PLUG + SEAL | |
| 15 | А4071207 | VALVE, FLAP | |
| 16 | А4074018 | CONNECTOR MALE | |
| 17 | 82300026 | CAP MALE CONNECTOR | |
| 18 | А4080401 | MALE STUD CONNECTOR | |
| 18 | А4080429 | MALE STUD CONNECTOR | |
| 19 | А4080402 | MALE STUD CONNECTOR | |
| 20 | А4080429 | MALE STUD CONNECTOR | |
| 21 | А4083100 | ADJ.MALE STUD TEE-STU.FE/ZNXC3 | |
| 21 | А4083102 | ТЕ ADAPTABLE RENVERSE NU ZBC | |
| 22 | А4101036 | BASE | |
| 23 | А4921110 | HYDRAULIC HOSE | |
| 23 | А4923014 | HYDRAULIC HOSE | |
| 24 | А4921115 | HYDRAULIC HOSE | |
| 24 | А4921110 | HYDRAULIC HOSE | |
| 25 | А4923031 | HYDRAULIC HOSE | |
| 25 | А4923036 | HYDRAULIC HOSE | |
| 26 | А4923035 | HYDRAULIC HOSE | |
| 27 | А4923035 | HYDRAULIC HOSE | |
| 28 | Н0600100 | ELECTRIC CABLE | |
| 29 | Н0500740 | ELECTROHYDR. SELECTOR 4 FUNCT. | |
| 30 | Н0600090 | JOYSTICK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
