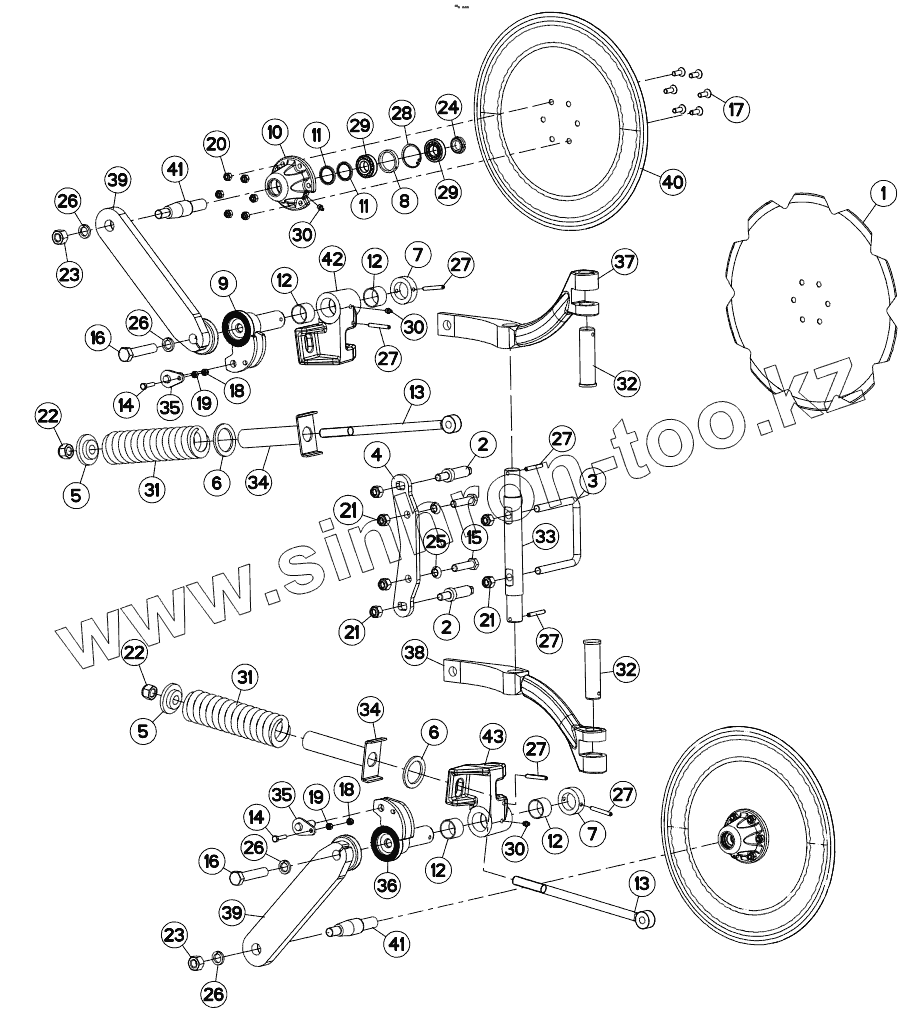

Каталог запасных частей к технике: KUHN CHALLENGER NSH. DISC COULTER WITH SAFETY
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
12
12
13
13
14
14
15
16
16
17
18
18
19
19
20
21
21
21
22
22
23
23
24
25
26
26
26
26
27
27
27
27
27
27
28
29
29
30
30
30
31
31
32
32
33
34
34
35
35
36
37
38
39
39
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 110029 | NOTCHED DISC D 500 | |
| 2 | 131222 | SCREW | |
| 3 | 140174 | U-BOLT | |
| 4 | 211451 | SUPPORT | |
| 5 | 421169 | LOCKING WASHER | |
| 6 | 421170 | WASHER | |
| 7 | 421266 | BUSHING | |
| 8 | 432023 | SPACER | |
| 9 | 582978 | PIN | |
| 10 | 645317 | HUB | |
| 11 | 951166 | SEAL 35/43 | |
| 12 | 951168 | WRAPPED BUSH | |
| 13 | 951319 | TIE ROD | |
| 14 | 80060834 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 80061638 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 16 | 80062076 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 17 | 80111029 | HEX.SOC.COUNT.HEAD SC.FLZNNC | |
| 18 | 80200830 | SELF-LOCKING NUT FE/ZNXC3 | |
| 19 | 80200870 | NUT FE/ZNXC3 | |
| 20 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 80201630 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 23 | 80202070 | NUT FE/ZNXC3 | |
| 24 | 80202566 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 80271686 | SPHERICAL SPRING WASH.FLZNNC | |
| 26 | 80272085 | SPRING LOCK WASHER FE/ZNXC3 | |
| 27 | 80450860 | ROLL PIN FLZNNC | |
| 28 | 80595200 | RETAINING RING | |
| 29 | 81302552 | TAPERED ROLLER BEARING | |
| 30 | 82201016 | SELF TAPPING GREASE NIPPLE | |
| 31 | 191131 | SPRING | |
| 32 | H0400020 | PIN | |
| 33 | H0400030 | PIN | |
| 34 | H0400070 | PLATE | |
| 35 | H0400080 | PIN | |
| 36 | H0400090 | PIN | |
| 37 | H0400100 | COULTER ARM | |
| 38 | H0400110 | COULTER ARM | |
| 39 | H0400500 | ARM | |
| 40 | H0400220 | DISQUE D510 | |
| 41 | H0401061 | AXLE | |
| 42 | H0401580 | HOUSING | |
| 43 | H0401590 | HOUSING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
