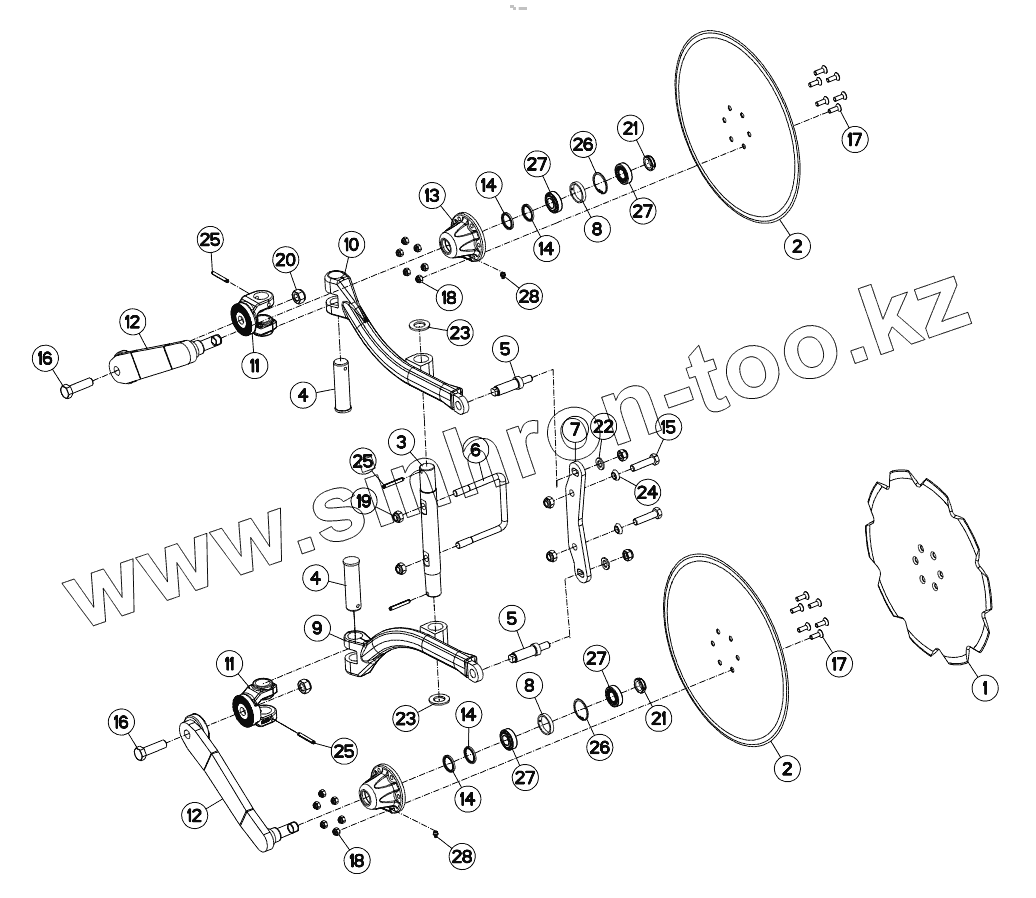

Каталог запасных частей к технике: KUHN CHALLENGER NSH. DISC COULTER NSH
1
2
2
3
4
4
5
5
6
7
8
8
9
10
11
11
12
12
13
14
14
14
14
15
16
16
17
17
18
18
19
20
21
21
22
23
23
24
25
25
25
26
26
27
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 110029 | NOTCHED DISC D 500 | |
| 2 | 110030 | PLAIN DISC D 500 | |
| 3 | 130202 | PIN | |
| 4 | 130347 | AXLE | |
| 5 | 131222 | SCREW | |
| 6 | 140174 | U-BOLT | |
| 7 | 211451 | SUPPORT | |
| 8 | 432023 | SPACER | |
| 9 | 581900 | ARM | |
| 10 | 581901 | ARM | |
| 11 | 582575 | CLEVIS | |
| 12 | 582889 | ARM | |
| 13 | 645317 | HUB | |
| 14 | 951166 | SEAL 35/43 | |
| 15 | 80061638 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 16 | 80062064 | HEXAGON HEAD SCREW FLZNNC | |
| 17 | 80111029 | HEX.SOC.COUNT.HEAD SC.FLZNNC | |
| 18 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 | |
| 19 | 80201640 | SELF-LOCKING NUT FE/ZNXC3 | |
| 20 | 80202040 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 80202566 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 80251624 | PLAIN WASHER FE/ZNXC3 | |
| 23 | 80252755 | PLAIN WASHER FE/ZNXC3 | |
| 24 | 80271686 | SPHERICAL SPRING WASH.FLZNNC | |
| 25 | 80440860 | ROLL PIN | |
| 26 | 80595200 | RETAINING RING | |
| 27 | 81302552 | TAPERED ROLLER BEARING | |
| 28 | 82201016 | SELF TAPPING GREASE NIPPLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
