Каталог запасных частей к технике: KRONE X-Disc 6200. External hood / Prorecting skirt 752301 - 824610

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

4

4

4

5

5

5

5

5

5

5

6

6

7

8

8

9

10

11

12

13

13

13

13

13

13

14

15

16

17

18

19

20

20

20

21

22

23

24

25

25

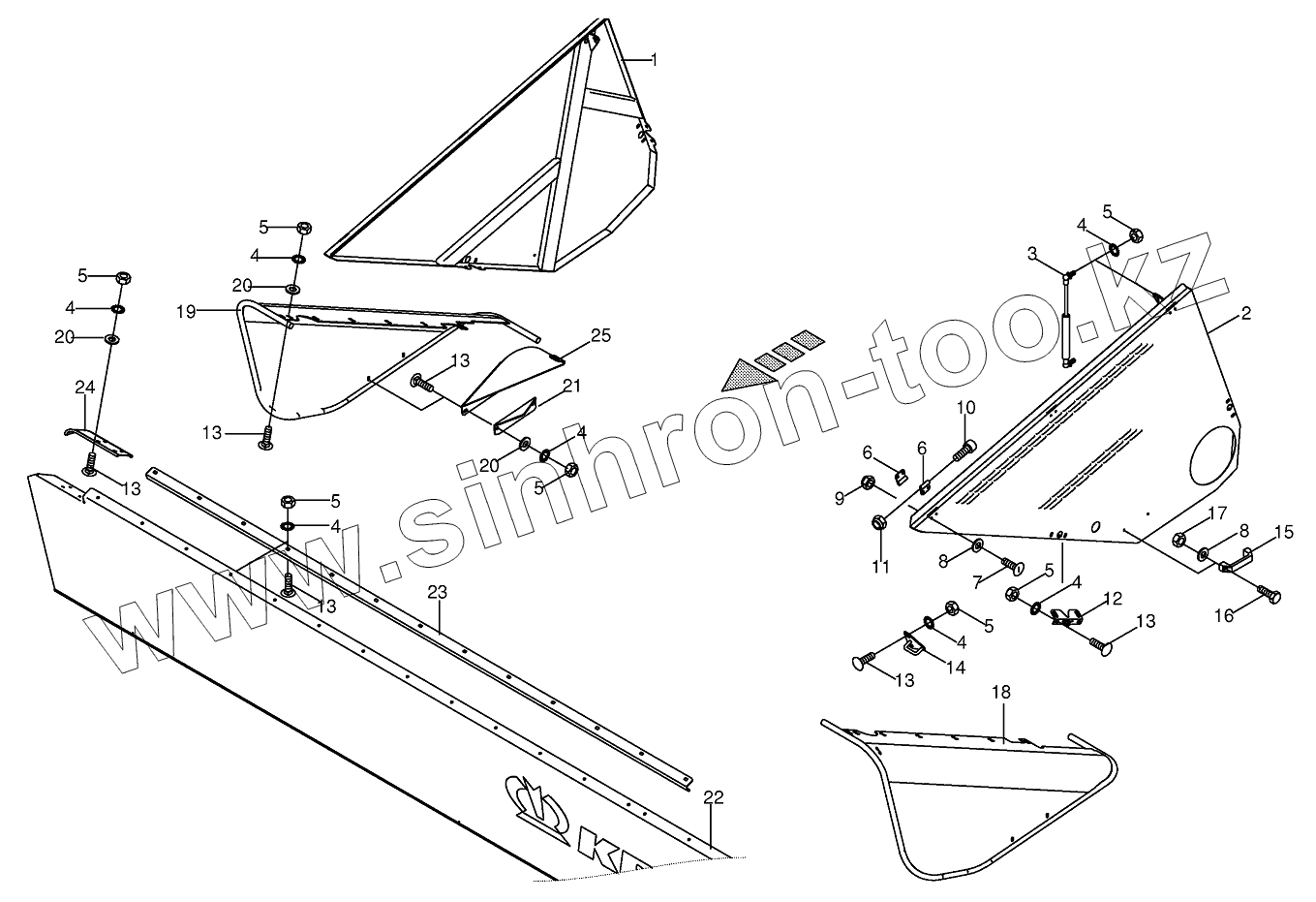

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003544900		Protective hood-right
2	200917370		Lateral hood-left
3	009389440		Gas spring
4	009099081		Detent edged washer
5	009082100		Hex nut
6	200917310		Hinge
7	009051114		Coach bolt
8	009103511		Washer
9	009087041		Locknut
10	009030890		Allen screw
11	009087060		Locknut
12	009389841		Gate lock
13	009047322		Coach bolt
14	003544910		Sealing bail
15	009249150		Hand grip
16	009006080		Hex head bolt
17	009082080		Hex nut
18	003544701		Hood-left
19	003544751		Hood-right
20	009106030		Washer
21	003547590		End plate
22	003547541		Protecting skirt
23	003547530		Sub plate
24	003544760		Cloth holder
25	200934970		Stiffening-right
25	200934900		Stiffening-left

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
