Каталог запасных частей к технике: KRONE X-Disc 6200. Angle gear 752301 - 824610

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

7

8

8

8

9

10

11

12

13

14

15

16

17

18

18

18

19

20

21

22

23

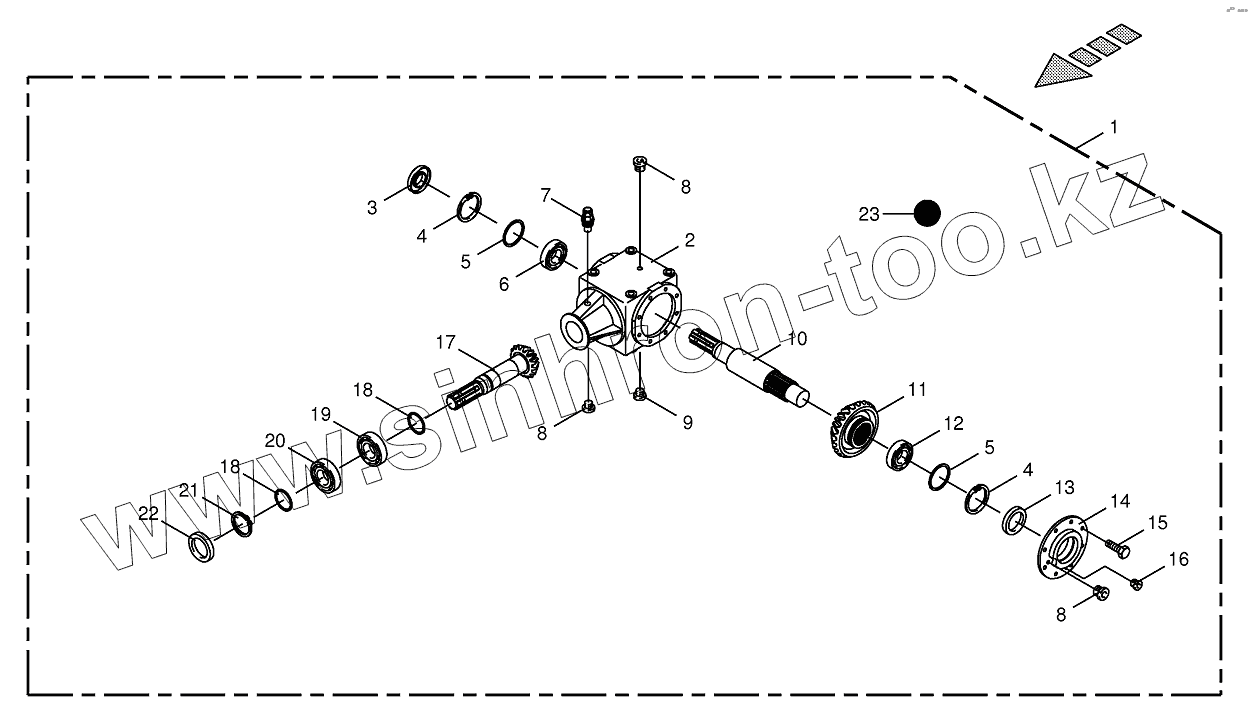

Позиция на иллюстрации	Заводской номер детали		Название детали
1	270020660		Angle gear
2	270037290		Gearbox housing
3	009360210		Radial-shaft sealing ring
4	009116730		Circlip
5	009109630		Shim ring
5	009109640		Shim ring
6	009301670		Grooved ball bearing
7	009198320		Breather
8	009060080		Screw plug
9	270016250		Screw plug
10	270037280		Gearbox shaft
11	270037300		Bevel wheel
12	009321070		Taper roller bearing
13	009252052		Sealing cap
14	270014980		Sealing cap
15	009006360		Hex head bolt
16	009060090		Screw plug
17	270037310		Pinion shaft
18	009108900		Shim ring
18	009108910		Shim ring
19	009321370		Taper roller bearing
20	009301380		Grooved ball bearing
21	009115450		Circlip
22	009360151		Radial-shaft sealing ring
23	009261010		Oil-Id.-no.=1ltr

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
