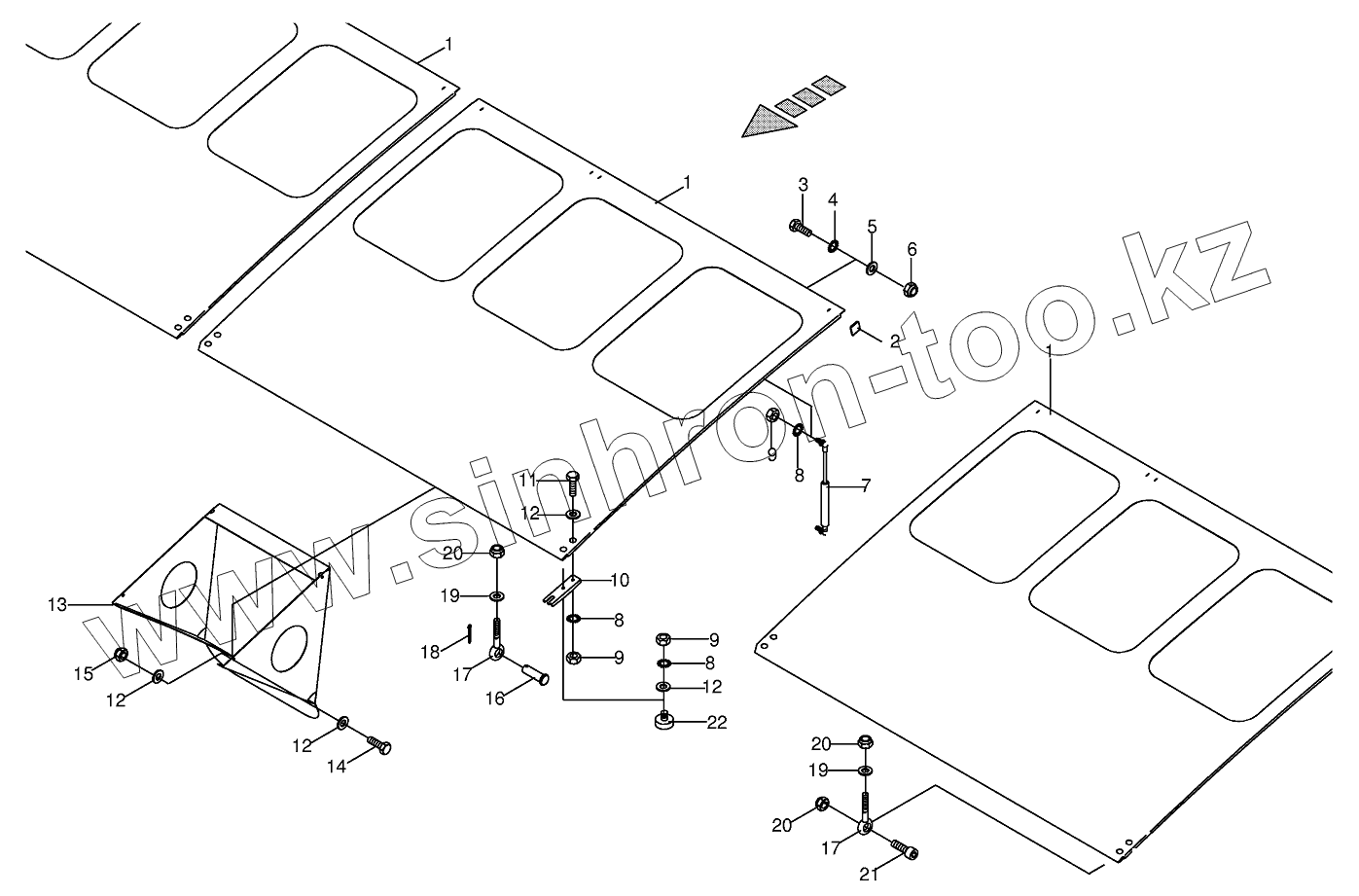

Каталог запасных частей к технике: KRONE X-Disc 6200. Protective hood 619440 - 752300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
12
12
12
13
14
15
16
17
17
18
19
19
20
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 003547280 Protective hood-middle top
2 004634310 Square plug
3 009014330 Hex head bolt
4 009099091 Detent edged washer
5 009104140 Washer
6 009087580 Locknut
7 270001070 Gas spring
8 009099081 Detent edged washer
9 009082100 Hex nut
10 003545530 U profile
11 009006140 Hex head bolt
12 009106030 Washer
13 003544790 Return plate
14 009014250 Hex head bolt
15 009087060 Locknut
16 009536301 Pin
17 009183050 Eyebolt
18 009120661 Cotter pin
19 009106090 Washer
20 009087010 Locknut
21 009031440 Allen screw
22 009242270 Rubber pad
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
