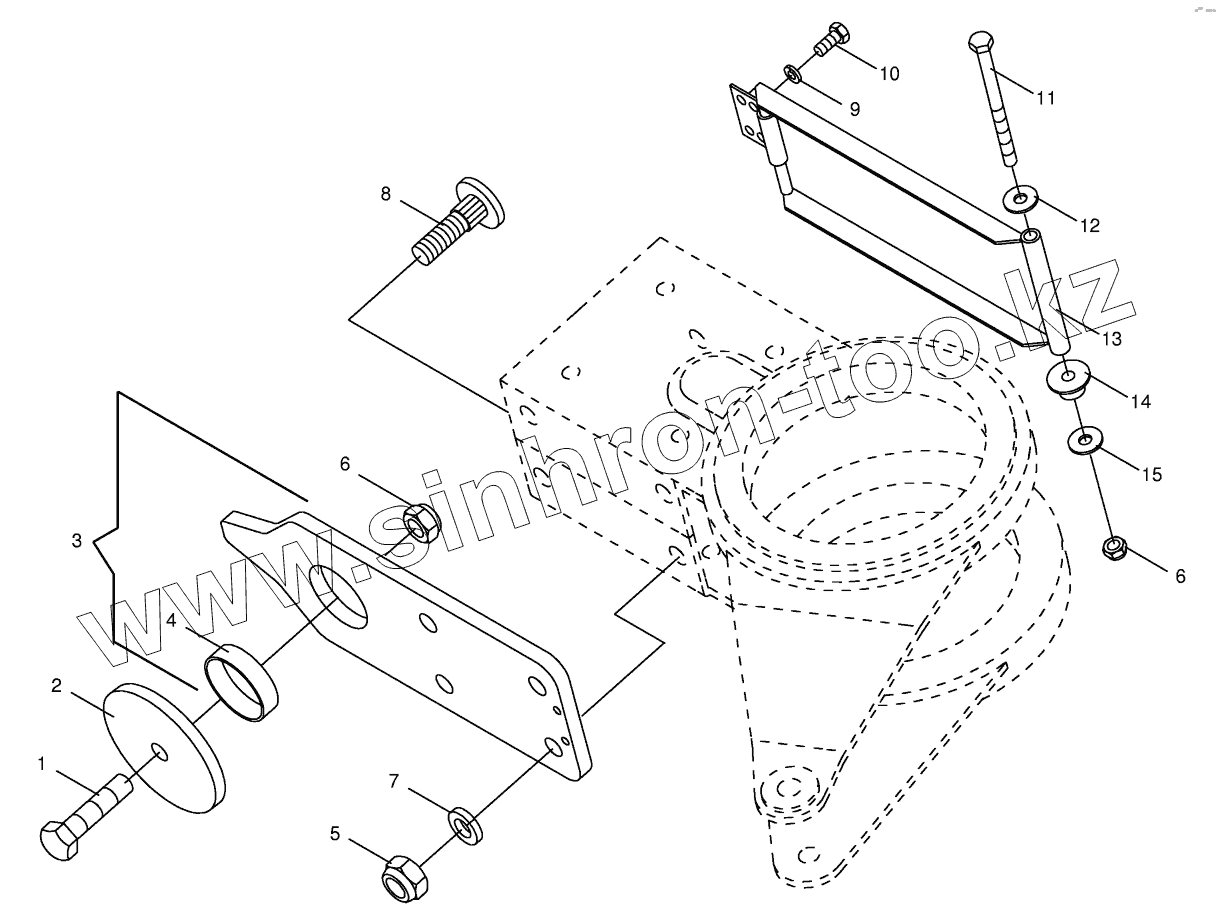

Каталог запасных частей к технике: KRONE KW 8.50-8. Outer hinge point

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 00 901 451 0 Hex head bolt
2 00 910 642 0 Washer
3 00 260 055 0 Hinge plate
4 00 934 904 0 Bearing bush
5 00 908 003 0 Nut
6 00 908 711 1 Locknut
7 00 910 035 0 Spring washer
8 00 910 251 1 Wheel pin
9 00 910 032 0 Spring washer
10 00 900 606 0 Hex head bolt
11 00 901 010 0 Hex head bolt
12 00 910 413 0 Washer
13 00 260 064 0 Guard plate
14 00 260 068 0 Bushing
15 00 910 603 0 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
