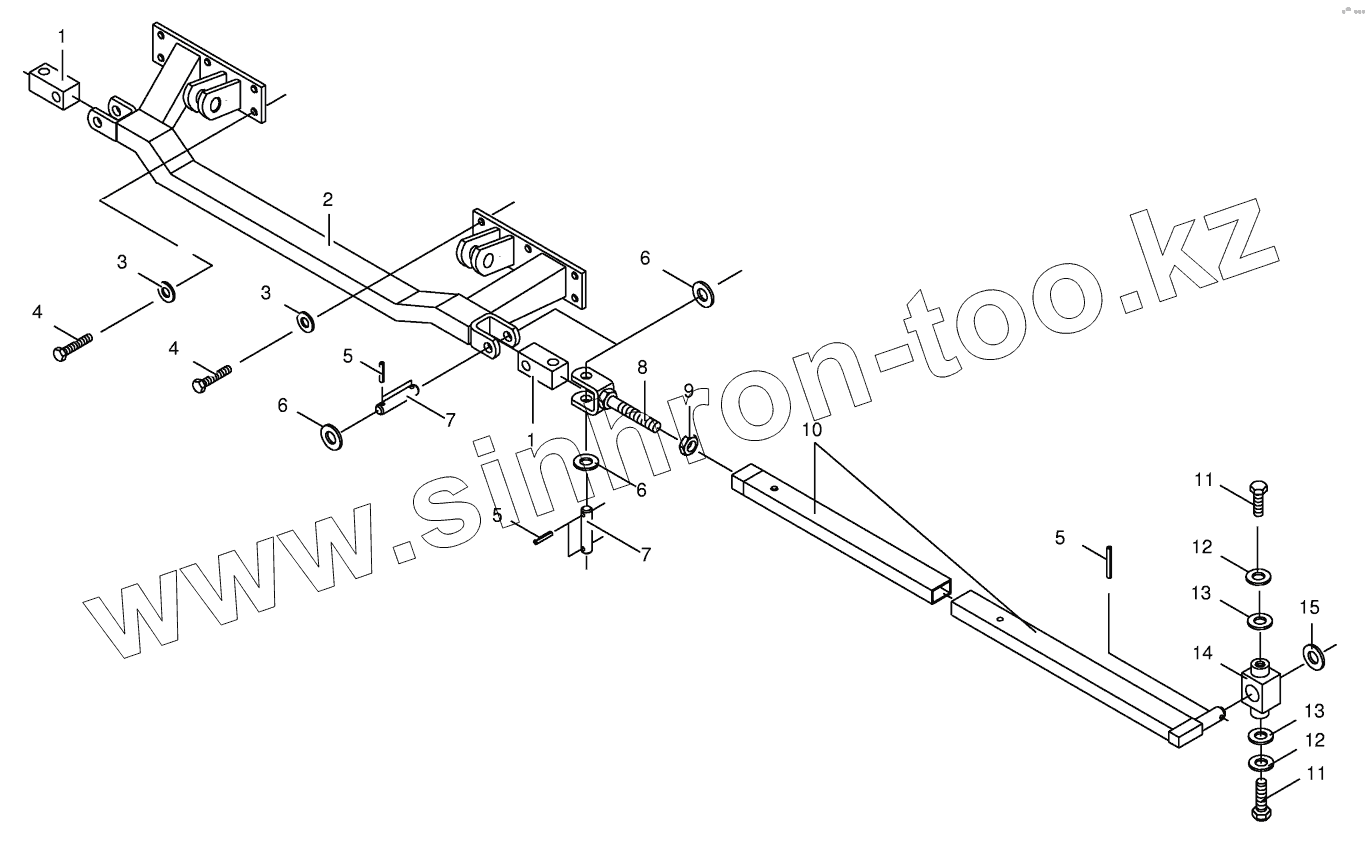

Каталог запасных частей к технике: KRONE KW 8.50-8. Link rod

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

5

5

5

6

6

6

7

7

8

9

10

11

11

12

12

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 260 103 0		Square segment
2	00 260 101 0		Connecting bracket
3	00 909 910 1		Detent edged washer
4	00 900 656 0		Hex head bolt
5	00 912 670 1		Roll pin
6	00 910 512 2		Washer
7	00 260 102 0		Pin
8	00 260 104 0		U-bow
9	00 908 225 0		Hex nut
10	00 260 105 0		Pivot tube
11	00 900 653 0		Hex head bolt
12	00 910 609 0		Washer
13	00 910 035 0		Spring washer
14	00 260 106 0		Link
15	00 910 514 1		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
