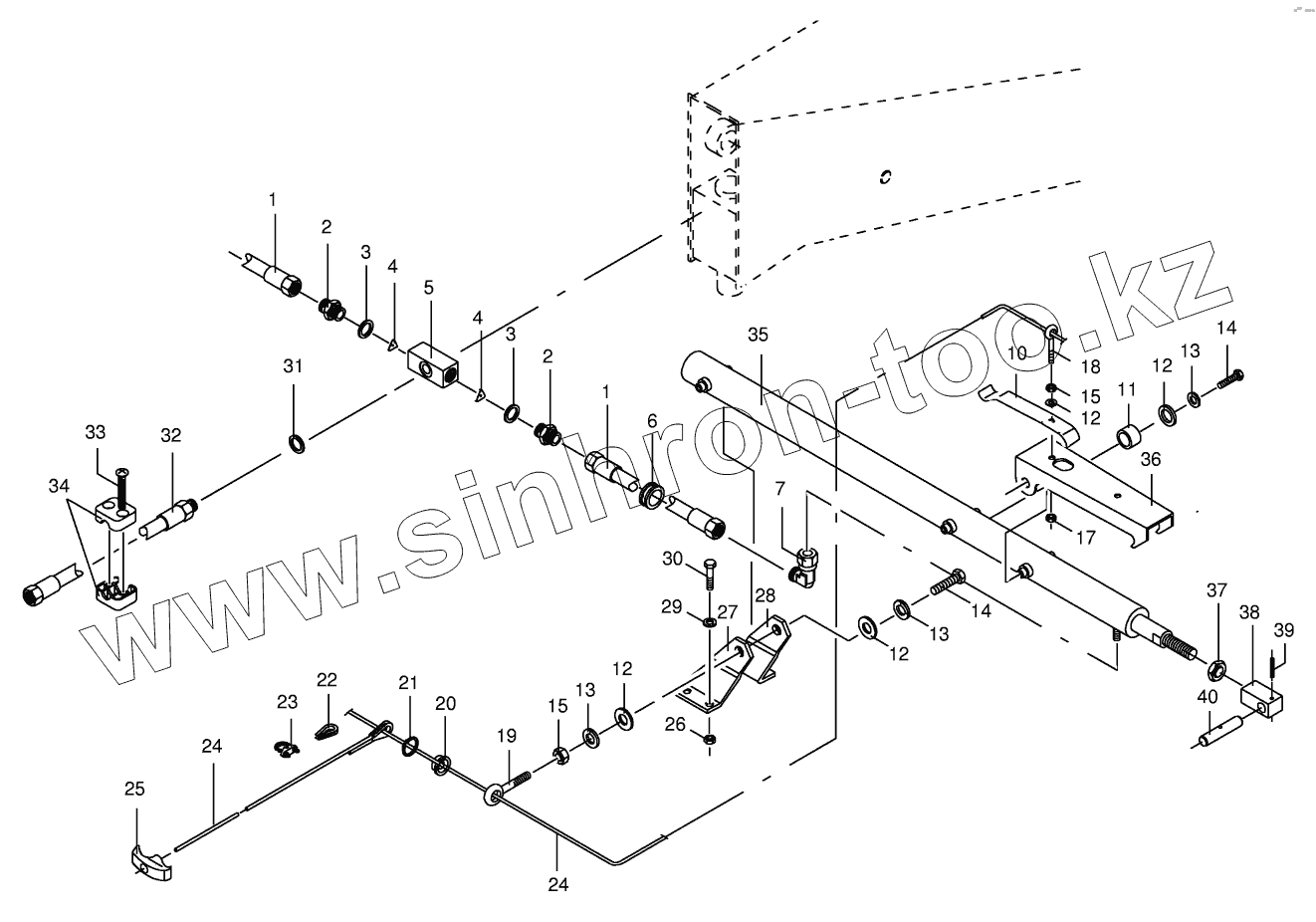

Каталог запасных частей к технике: KRONE KW 8.50-8. Hydraulics(Cylinder with latch)
00 918 703 0
1
1
2
2
3
3
4
4
5
6
7
10
11
12
12
12
12
13
13
13
14
14
15
15
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 918 703 0 | 00 918 703 0 | Sealing set | |
| 1 | 00 921 025 2 | High pressure hose line | |
| 2 | 00 921 252 0 | Male connector | |
| 3 | 00 937 727 0 | Gasket ring | |
| 4 | 00 921 264 0 | Throttling disc | |
| 5 | 00 155 068 0 | Distributor | |
| 6 | 00 924 208 0 | Cable bushing | |
| 7 | 00 921 225 0 | Angle lug | |
| 10 | 00 153 475 3 | Plate spring | |
| 11 | 00 153 478 0 | Bushing | |
| 12 | 00 910 353 0 | Washer | |
| 13 | 00 910 111 1 | Spring washer | |
| 14 | 00 900 632 0 | Hex head bolt | |
| 15 | 00 908 212 0 | Hex nut | |
| 17 | 00 908 758 0 | Locknut | |
| 18 | 00 905 338 0 | Eye screw | |
| 19 | 00 918 315 0 | Eye screw | |
| 20 | 00 924 919 2 | Rope guide | |
| 21 | 00 911 522 1 | Circlip | |
| 22 | 00 917 506 0 | Grommet thimble | |
| 23 | 00 917 603 0 | Wire rope clamp | |
| 24 | 00 925 113 0 | Plastic cable -Id.-no.= 1m | |
| 25 | 00 939 063 0 | Hand grip | |
| 26 | 00 908 711 1 | Locknut | |
| 27 | 00 260 124 0 | Cylinder support | |
| 28 | 00 260 123 0 | Cylinder support | |
| 29 | 00 910 035 0 | Spring washer | |
| 30 | 00 900 656 0 | Hex head bolt | |
| 31 | 00 937 716 1 | Gasket ring | |
| 32 | 00 921 006 0 | High pressure hose line | |
| 33 | 00 906 802 2 | Slotted pan head screw | |
| 34 | 00 925 101 1 | Tube clamp -2 halves | |
| 35 | 00 153 865 0 | Hydraulic cylinder | |
| 36 | 00 155 025 0 | Cylinder-locking mechanism | |
| 37 | 00 908 525 1 | Hex nut -low form | |
| 38 | 00 153 491 1 | Cylinder support | |
| 39 | 00 912 644 2 | Roll pin | |
| 40 | 00 153 093 1 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
