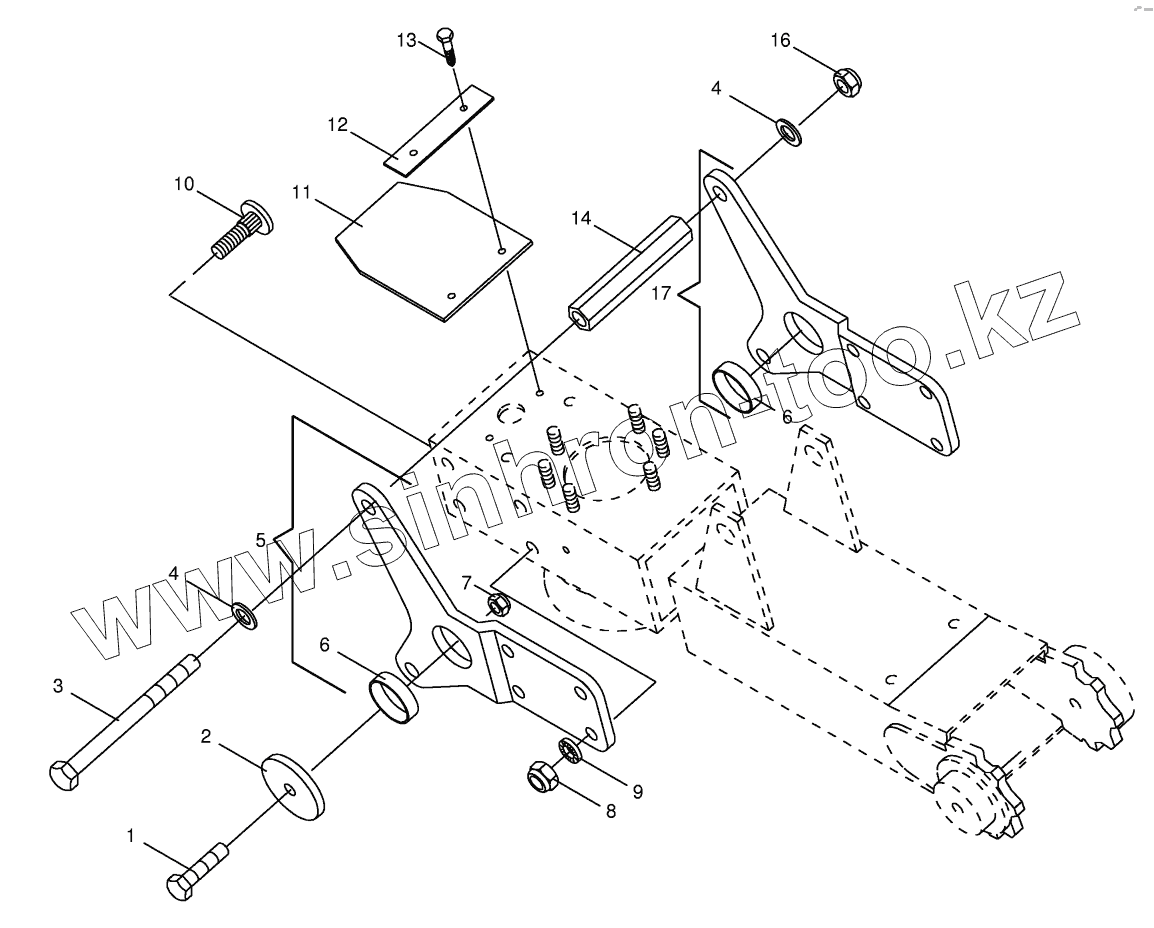

Каталог запасных частей к технике: KRONE KW 8.50-8. Central hinge point

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 00 901 451 0 Hex head bolt
2 00 910 642 0 Washer
3 00 901 152 2 Hex head bolt
4 00 910 303 1 Washer
5 00 260 050 0 Hinge plate
6 00 934 904 0 Bearing bush
7 00 908 711 1 Locknut
8 00 908 003 0 Nut
9 00 910 035 0 Spring washer
10 00 910 251 1 Wheel pin
11 00 260 135 0 Buffer
12 00 153 484 1 Clamping strap
13 00 906 983 1 Self-tapping screw
14 00 260 054 0 Bushing
16 00 908 716 1 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
