Каталог запасных частей к технике: KRONE ECR280CV/320CV. Tine conditioner

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

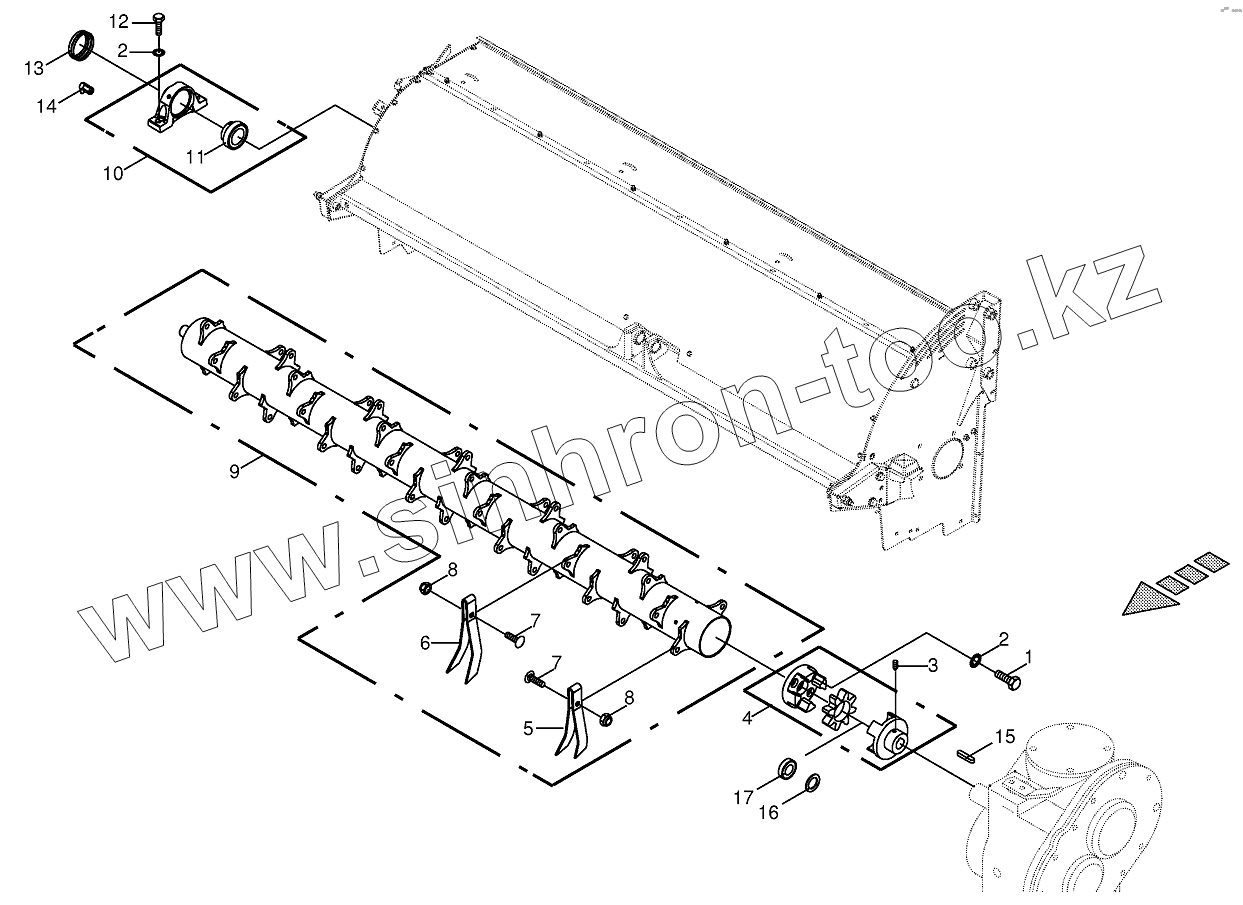

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006560		Hex head bolt
2	009099101		Detent edged washer
3	009057550		Threaded pin
4	009400822		Rotex-clutch
5	200350360		Tine-short
6	200350350		Tine-long
7	900015190		Coach bolt
8	009087190		Locknut
9	200350620		Tine rotor shaft
9	200337641		Tine rotor shaft
10	900014790		Pillow block bearing
11	009346180		Grooved ball bearing
12	009014510		Hex head bolt
13	270065370		Protective cap
14	009192000		Grease niple
15	009150160		Fit-in key
16	009108651		Shim ring
17	002555011		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
