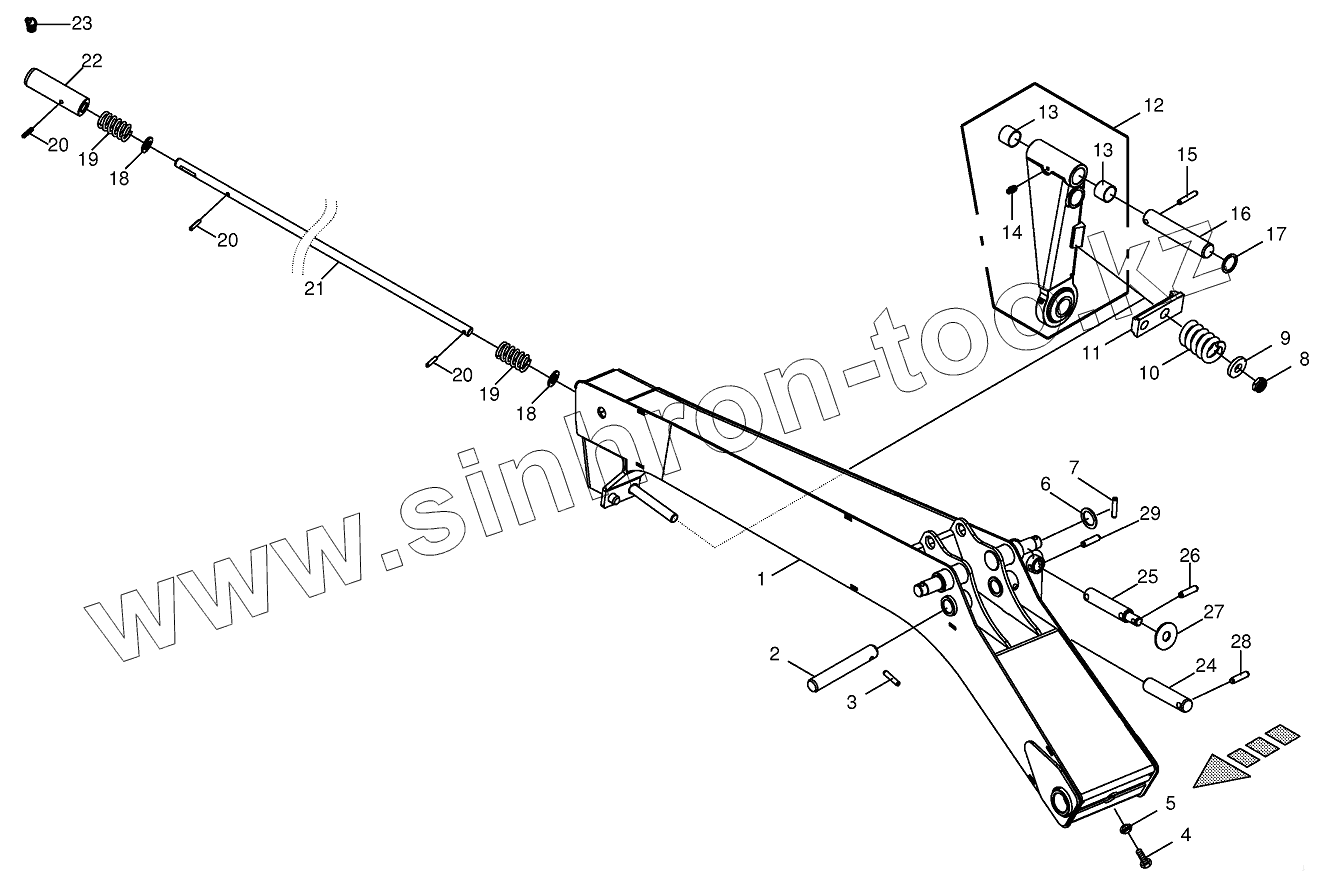

Каталог запасных частей к технике: KRONE ECR280CV/320CV. Control lever

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

17

18

18

19

19

20

20

20

21

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
200317310	200317310		Extension arm
1	200338450		Extension arm
2	200330170		Pin
3	009127162		Roll pin
4	009024010		Hex head bolt
5	009085151		Hex nut-low form
6	009107190		Supporting disc
7	009127162		Roll pin
8	009087210		Locknut
9	009106250		Washer
10	001391782		Pressure spring
11	001390541		Ratchet
12	200326550		Rocker
13	900001270		Bearing bush
14	009191050		Grease niple
15	009127172		Roll pin
16	200334850		Pin
17	009111340		Shim ring
17	009111361		Shim ring
18	009103031		Washer
19	001435562		Pressure spring
20	009126412		Roll pin
21	200339110		Locking bar
21	200325281		Locking bar
22	200334090		Bushing
23	009191060		Grease niple
24	002553040		Pin
25	002531821		Pin
26	009126701		Roll pin
27	009103270		Washer
28	009127142		Roll pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
