Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Tip protection/Indiator
1
1
2
2
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
22
22
23
23
24
24
24
25
26
27
28
29
29
30
31
31
33
34
35
36
36
37
37
37
37

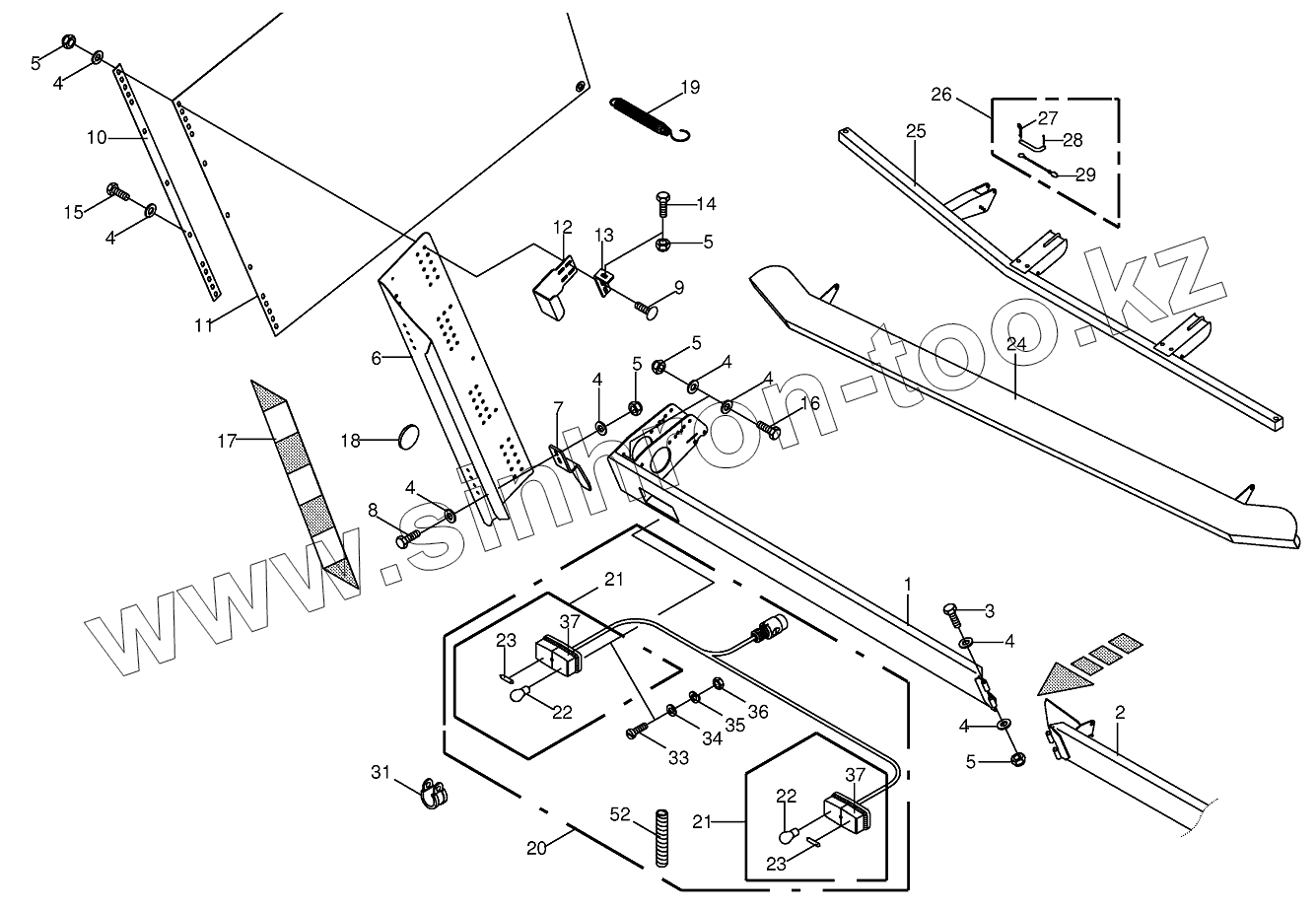

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246250 | 009246250 | Warning foil-left | |
| 1 | 200910082 | Front guard-right | |
| 1 | 200910162 | Front guard-right | |
| 2 | 200910092 | Front guard-left | |
| 2 | 200910182 | Front guard-left | |
| 3 | 009003500 | Hex head bolt | |
| 4 | 009106030 | Washer | |
| 5 | 009087060 | Locknut | |
| 6 | 200910242 | Guard | |
| 7 | 200910210 | Guard support | |
| 8 | 009006160 | Hex head bolt | |
| 9 | 009047322 | Coach bolt | |
| 10 | 200910281 | Screw-on bar | |
| 11 | 200910310 | Protecting skirt-right | |
| 11 | 200910300 | Protecting skirt-left | |
| 12 | 200910251 | Angle | |
| 13 | 200910291 | Angle | |
| 14 | 009014211 | Hex head bolt | |
| 15 | 009006140 | Hex head bolt | |
| 16 | 009010092 | Hex head bolt | |
| 17 | 009246260 | Warning foil-right | |
| 18 | 009246340 | Side light-yellow-self- adhesive | |
| 19 | 002743276 | Tension spring | |
| 20 | 200802451 | Lighting-cpl. | |
| 21 | 009246361 | Flashing light with side light | |
| 22 | 009246930 | Singel filament buld | |
| 23 | 009247090 | Singel filament buld | |
| 24 | 200916520 | Front guard | |
| 24 | 200916420 | Front guard | |
| 24 | 200921190 | Front guard | |
| 25 | 200916590 | Front guard support | |
| 26 | 001542350 | Locking pin with chain | |
| 27 | 009171030 | Spring clip | |
| 28 | 009120671 | Cotter pin | |
| 29 | 002743392 | Chain | |
| 30 | 003012190 | Spiral strip-Id.-no.= 1m | |
| 31 | 009240080 | Tube clip w. rubber | |
| 31 | 009240170 | Tube clip w. rubber | |
| 33 | 009034290 | Allen screw | |
| 34 | 009103250 | Washer | |
| 35 | 009100010 | Spring washer | |
| 36 | 009080061 | Hex nut | |
| 37 | 200807610 | Pane |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
