Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Roller

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

8

9

10

11

11

12

13

14

15

15

15

16

16

17

17

18

19

20

20

20

20

21

21

21

22

23

24

24

25

26

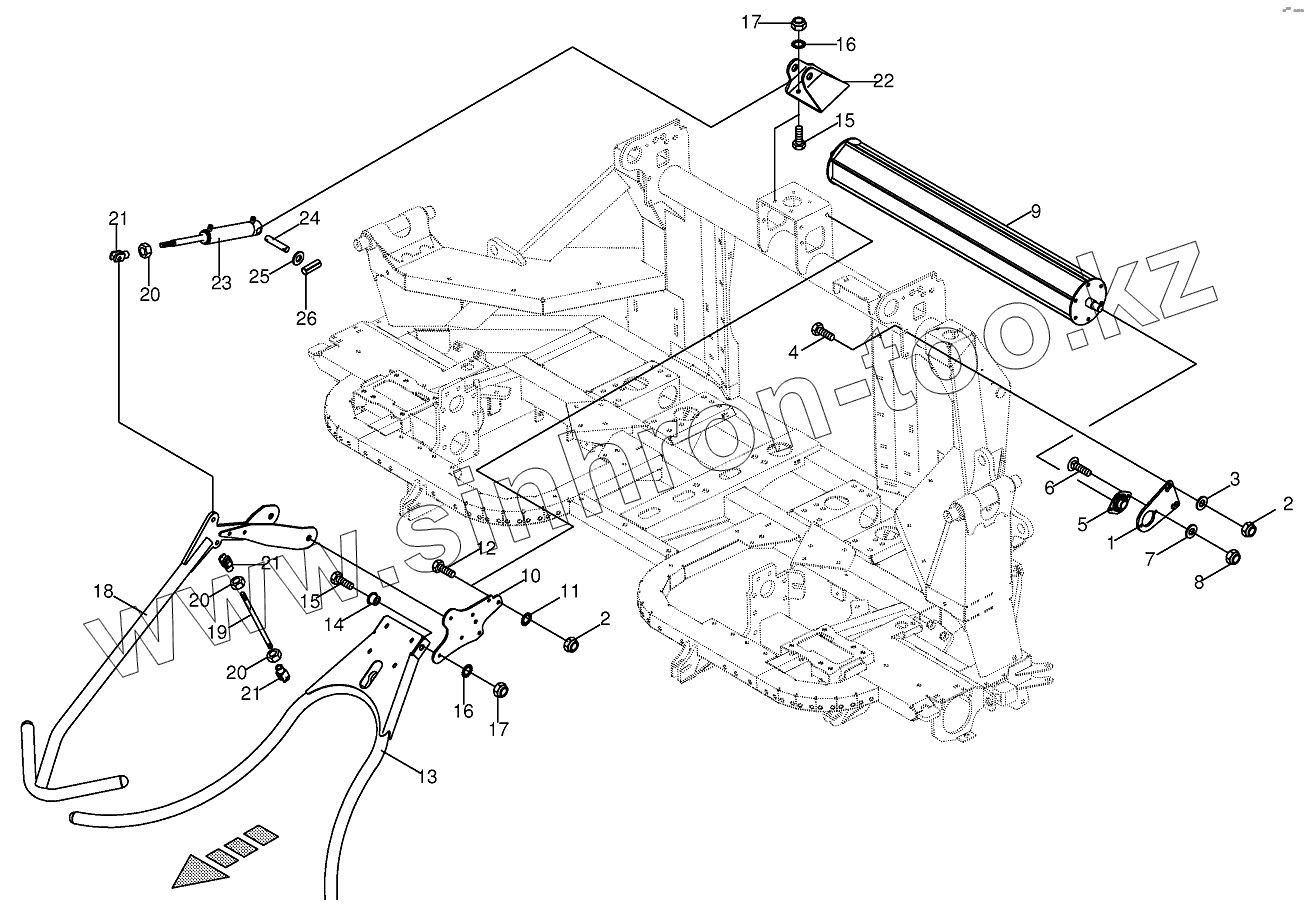

Позиция на иллюстрации	Заводской номер детали		Название детали
270034650	270034650		Sealing set
1	200908770		Roller support
2	009087010		Locknut
3	009105061		Washer
4	009006580		Hex head bolt
5	009340120		Flange bearing
6	009047322		Coach bolt
7	009104130		Washer
8	009087060		Locknut
9	003529251		Roller
10	200906180		Panel
11	009099101		Detent edged washer
12	009006560		Hex head bolt
13	200905920		Divider-below
14	003526130		Bushing
15	009006370		Hex head bolt
16	009099091		Detent edged washer
17	009087580		Locknut
18	200906141		Divider-top
19	200906190		Connecting bar
20	009082180		Hex nut
21	009271151		Clevis 1 clip ass.
22	200906200		Panel
23	270003840		Hydraulic cylinder
24	001530910		Pin
25	009105122		Washer
26	009126732		Roll pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
