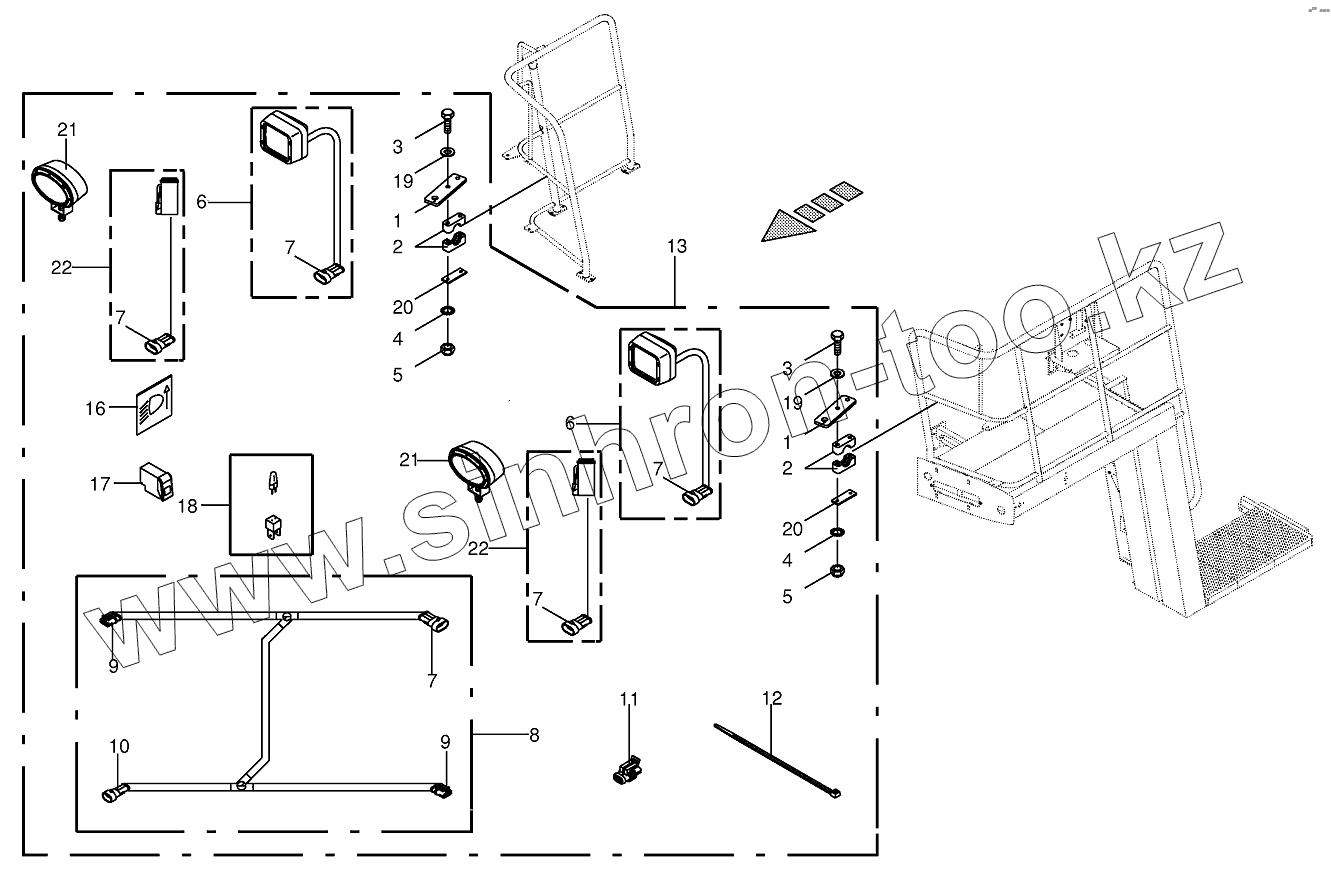

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Lighting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
9
9
10
11
12
13
16
17
18
18
19
19
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
009247140 009247140 Bulb
009247140 009247140 Bulb
1 200910931 Support
2 009251470 Tube clamp-2 halves
3 900001760 Hex head bolt
4 009099061 Detent edged washer
5 009087041 Locknut
6 200802631 Headlight
7 003023550 Coupling socket-3-pole
8 200802620 Connecting cable
9 003023520 Plug-3-pole
10 003023560 Coupling socket-2-pole
11 003029830 Blind bushing casing-2-pole
12 009226711 Cable band
13 200910940 Lighting -cpl.
16 200807040 Switch symbol-optional
17 003025240 Switch-ON- OFF
18 003021070 Lamp socket with bulb
19 009104111 Washer
20 009251450 Cover plate
21 270062380 Headlight
22 200812790 Connecting cable
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
