Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Series tips 820001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
7
8
8
10
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24

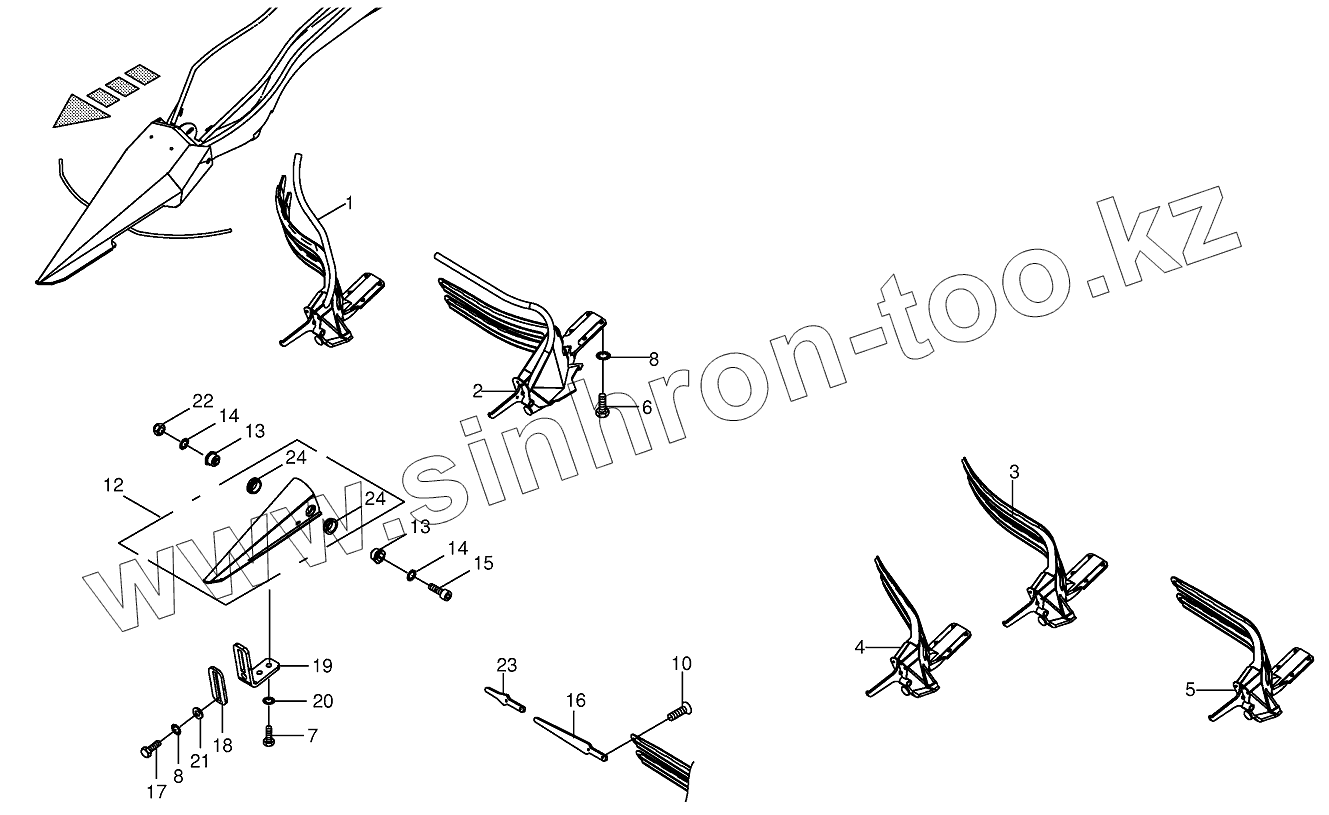

Позиция на иллюстрации Заводской номер детали Название детали
1 200937991 Spike retainer-right middle
1 200938031 Spike retainer-left middle
2 200938061 Spike retainer-left middle
2 200937981 Spike retainer-right middle
3 200938181 Spike retainer-inside left
3 200937561 Spike retainer-inside right
4 200938231 Spike retainer-inside left
4 200938211 Spike retainer-inside right
5 200938191 Spike retainer-outside left
5 200937471 Spike retainer-outside right
6 009006560 Hex head bolt
7 009006360 Hex head bolt
8 009099101 Detent edged washer
10 900000810 Slotted pan head screw
12 200927870 Tip
13 200937950 Bearing brushing
14 009099070 Detent edged washer
15 900012040 Allen screw
16 200928200 Tip extension-long
17 009006570 Hex head bolt
18 200937720 Sliding piece
19 200937710 Limit stop angle
20 009099091 Detent edged washer
21 009103780 Washer
22 009087580 Locknut
23 200928210 Tip extension-short
24 200927681 Bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
