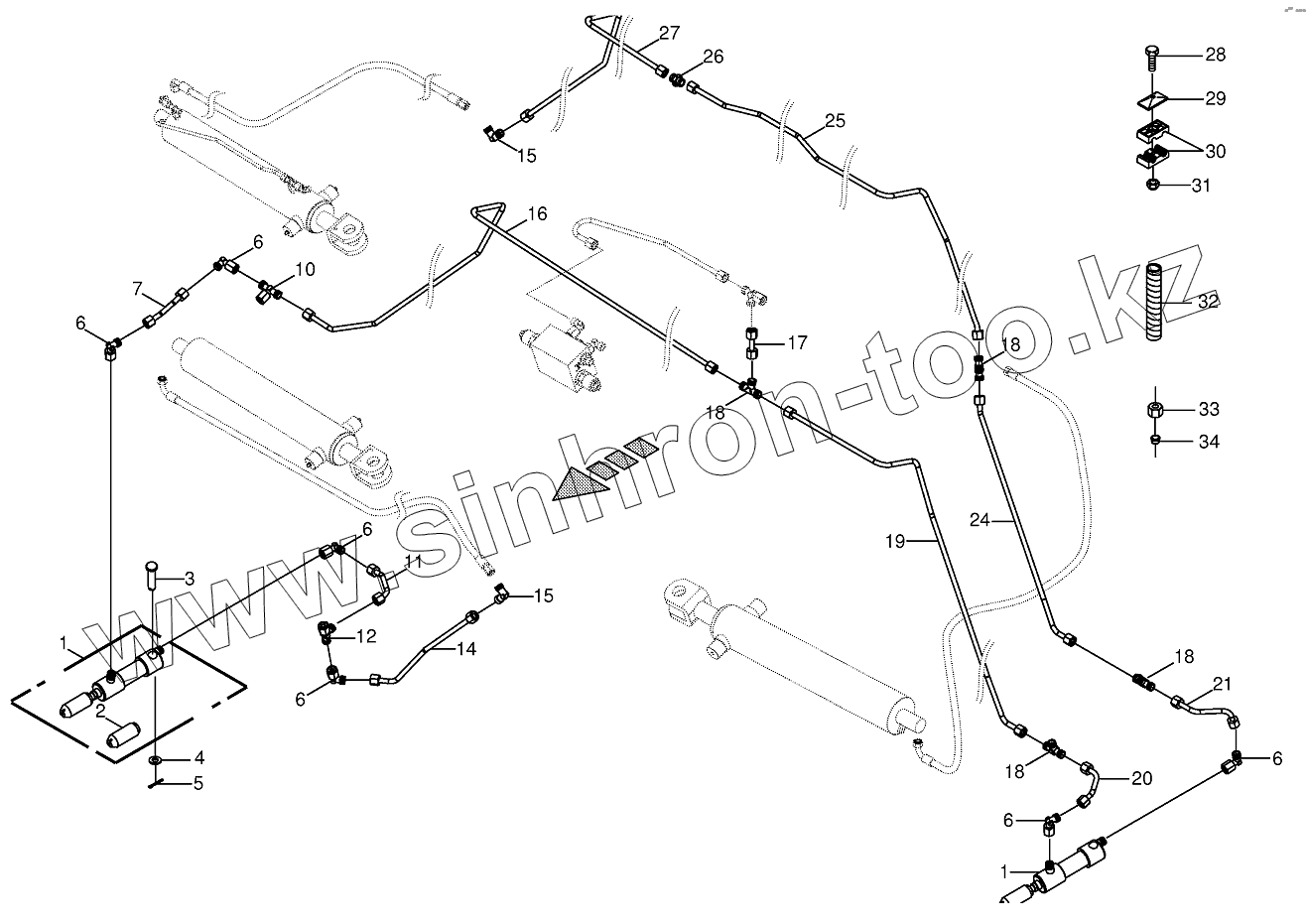

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - locking mechanism 855051 -

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

6

6

6

6

7

10

11

12

14

15

15

16

17

18

18

18

18

19

20

21

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
009199560	009199560		Sealing set
1	009185491		Hydraulic cylinder
2	270033600		Piston rodug
3	002777070		Pin with small head
4	009103031		Washer
5	009120671		Cotter pin
6	009199650		Angle lug
7	200950810		Hydr. Ligne 8x1,5x96 2 Arc
10	009199680		T connector
11	200950820		Hydr. Ligne 8x1,5x120 2 Arc
12	009199670		Adjustable L connection
14	200950900		Hydr. Ligne 8x1,5x308 2 Arc
15	900001140		Angle lug
16	200950780		Hydr. Ligne 8x1,5x2564 9 Arc
17	200950750		Hydr. Ligne 8x1,5x50 0 Arc
18	009199690		T-connector
19	200950740		Hydr. Ligne 8x1,5x1365 7 Arc
20	200950830		Hydr. Ligne 8x1,5x103 2 Arc
21	200950840		Hydr. Ligne 8x1,5x146 2 Arc
24	200950880		Hydr. Ligne 8x1,5x488 3 Arc
25	200950890		Hydr. Ligne 8x1,5x1815 9 Arc
26	009193020		Connector
27	200950800		Hydr. Ligne 8x1,5x1334 3 Arc
28	009014230		Hex head bolt
29	009251340		Cover plate
30	009251590		Tube clamp-2 halves
31	009087060		Locknut
32	009404780		Spiral strip-Id.-no.= 1m
33	009199620		Nozzle disc cap
34	009199610		Cutting ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
