Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - lift 29.5 855051 -

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

5

6

6

7

8

9

9

10

10

10

10

10

11

11

11

11

12

12

12

12

13

13

13

13

13

13

14

14

14

14

14

14

14

14

15

15

15

15

16

16

16

17

17

17

18

19

20

21

22

23

24

25

26

26

27

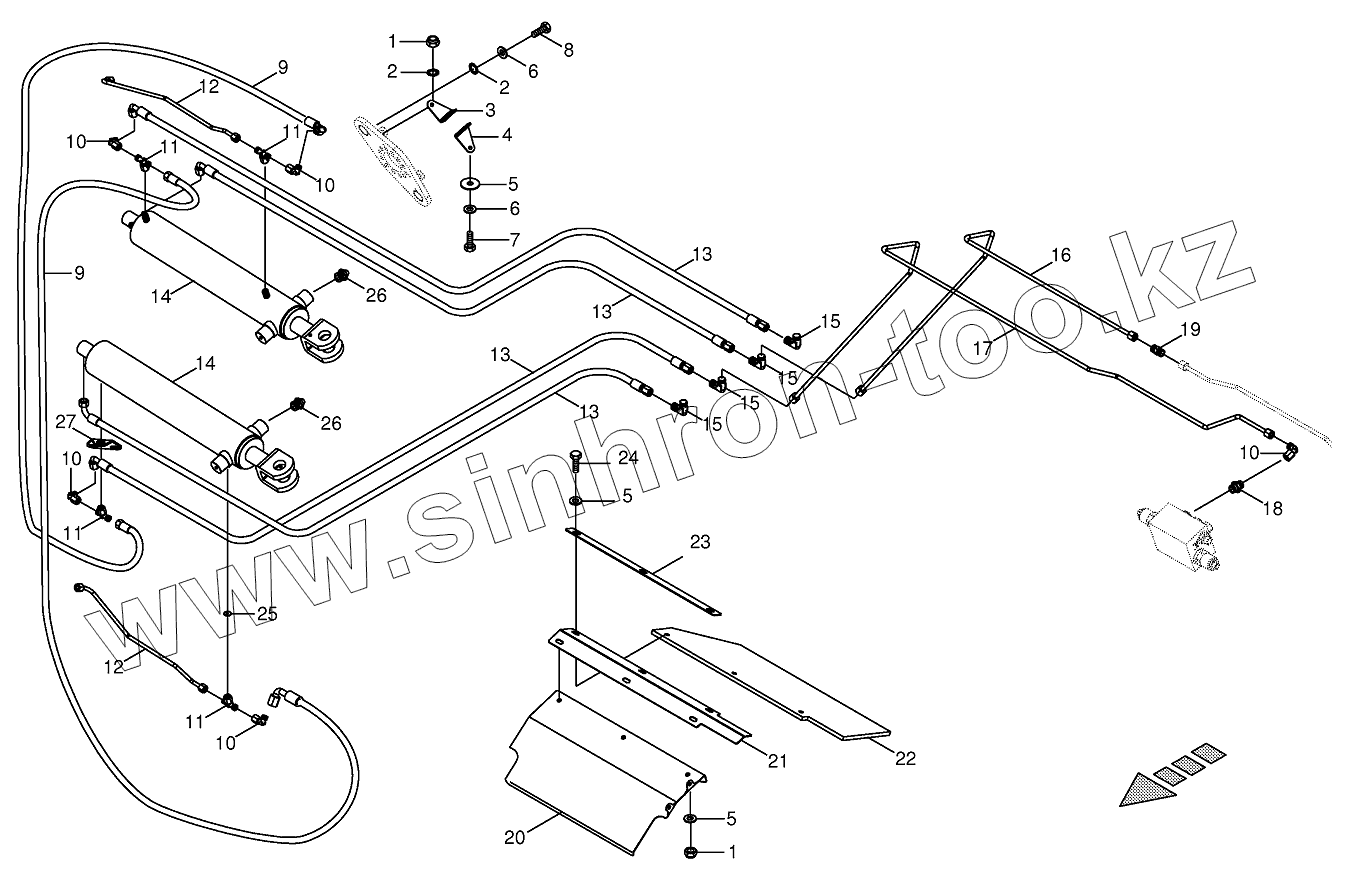

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009087060		Locknut
2	009099081		Detent edged washer
3	200950660		Support outside
4	200950650		Support inside
5	009106030		Washer
6	009104130		Washer
7	009006160		Hex head bolt
8	009006120		Hex head bolt
9	270105340		Hydr. tube SA 1 6x810 DKOL DKOL90°
10	009199650		Angle lug
11	009199680		T connector
12	200950680		Hydr. Ligne 8x1,5x534 3 Arc
12	200959600		Hyd. line 8x1.5x501 4 bows
13	270105351		Hydr. tube SA 1 6x1150 DKOL DKOL90°
13	270114230		Hyd. hose SA 1 6x1250 DKOL DKOL90°
14	270094270		Sealing set
14	270106360		Hyd. cylinder dc 45/90x400/113
14	270103300		Hydr. cylindre DZ 40/80x400/113
14	270097150		Sealing set (9185502) DZ40/ 80
15	900001140		Angle lug
16	200950910		Hydr. Ligne 8x1,5x1346 3 Arc
16	200959530		Hyd. line 8x1.5x1556 3 bows
17	200950920		Hydr. Ligne 8x1,5x2025 7 Arc
17	200959590		Hyd. line 8x1.5x2228 7 bows
18	900020790		Male connector L 8 / M14x1,5 E A3G
19	009193020		Connector
20	200910500		Cover-top right
21	200939090		Angle
22	200914500		Sealing rubber
23	200708310		Clamping strap
24	009006140		Hex head bolt
25	003600870		Throttling disc
26	009191050		Grease niple
27	200921371		Spring holder

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
