Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - lift 29.3 855051 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
5
6
6
6
7
8
8
9
9
9
10
11
12
13
14
14
15
15
15
16
16
16
16
17
17
17
17
17
18
18
18
19
19
19
19
19
19
19
20
20
20
20
20
20
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
30
30
31
31
31
32
33

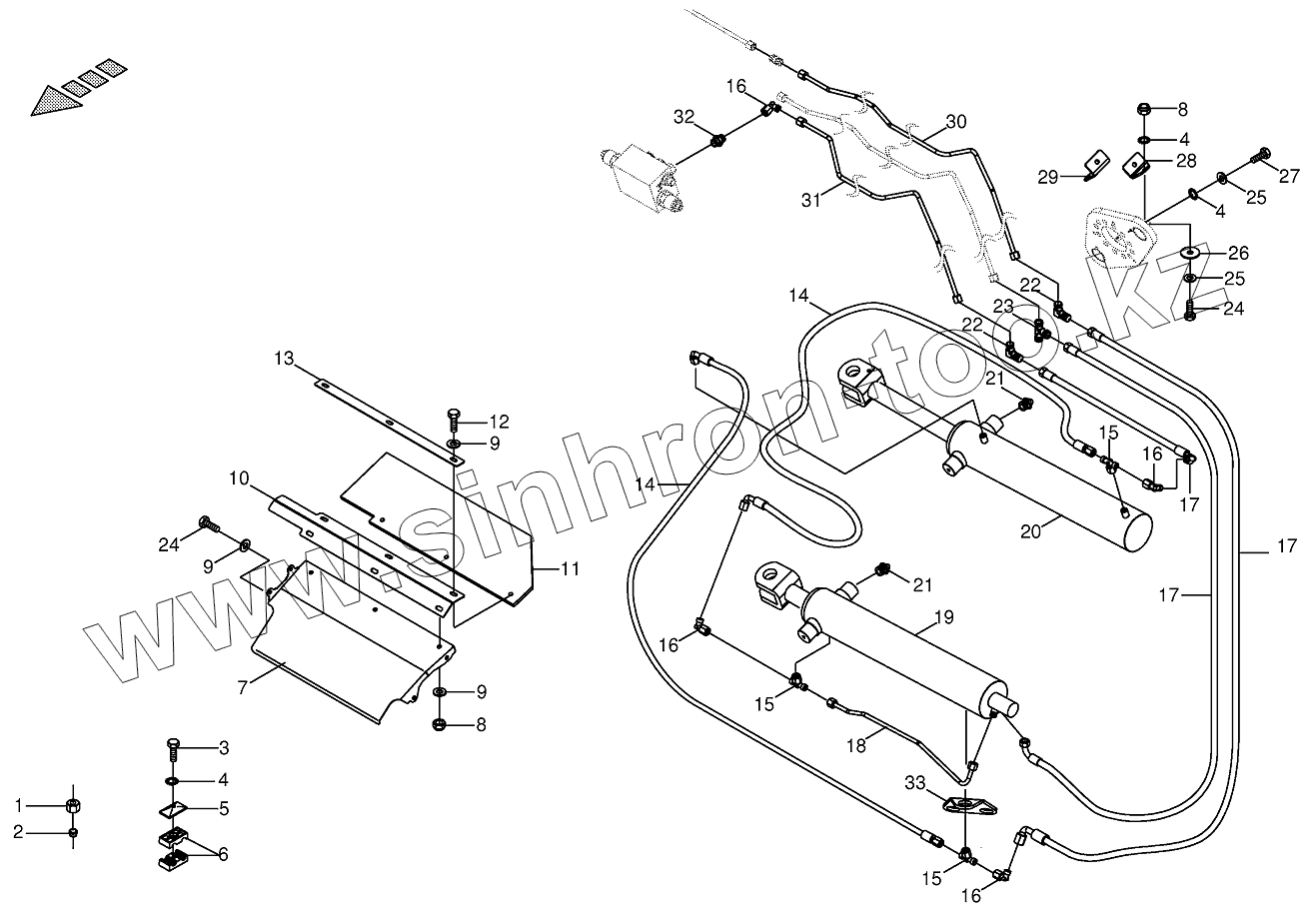

Позиция на иллюстрации Заводской номер детали Название детали
1 009199620 Nozzle disc cap
2 009199610 Cutting ring
3 009010081 Hex head bolt
3 009014220 Hex head bolt
4 009099081 Detent edged washer
5 009251340 Cover plate
6 270077060 Tube clamp-2 halves
6 009251590 Tube clamp-2 halves
7 200910510 Cover-top left
8 009087060 Locknut
9 009106030 Washer
10 200939090 Angle
11 200914500 Sealing rubber
12 009006140 Hex head bolt
13 200708310 Clamping strap
14 270105340 Hydr. tube SA 1 6x810 DKOL DKOL90°
15 009199680 T connector
16 009199650 Angle lug
17 270105360 Hydr. tube SA 1 6x1350 DKOL DKOL90°
17 270114240 Hyd. hose SA 1 6x1450 DKOL DKOL90°
18 200950680 Hydr. Ligne 8x1,5x534 3 Arc
18 200959600 Hyd. line 8x1.5x501 4 bows
19 270103300 Hydr. cylindre DZ 40/80x400/113
19 270094270 Sealing set
19 270097150 Sealing set (9185502) DZ40/ 80
19 270106360 Hyd. cylinder dc 45/90x400/113
20 009185502 Hydraulic cylinder
20 270097150 Sealing set (9185502) DZ40/ 80
20 270013341 Hydraulic cylinder
20 270094270 Sealing set
21 009191050 Grease niple
22 900001140 Angle lug
23 009199690 T-connector
24 009006160 Hex head bolt
25 009104130 Washer
26 009106030 Washer
27 009006120 Hex head bolt
28 200950650 Support inside
29 200950660 Support outside
30 200950870 Hydr. Ligne 8x1,5x1678 7 Arc
30 200959540 Hyd. line 8x1.5x1932 7 bows
31 200950790 Hydr. Ligne 8x1,5x1075 5 Arc
31 200959460 Hyd. line 8x1.5x1324 5 bows
32 900020790 Male connector L 8 / M14x1,5 E A3G
33 200921371 Spring holder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
