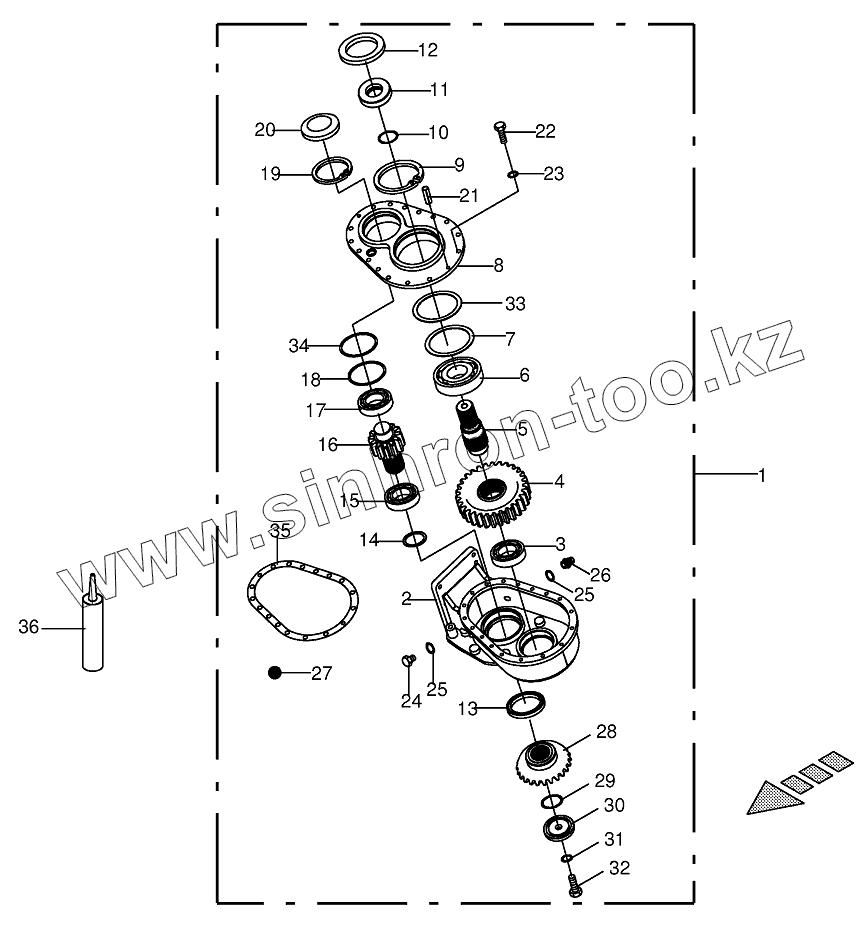

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Collector gear 820001 - 825000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 200903090 Collector gear-cpl.
2 200902521 Gearbox housing
3 009321090 Taper roller bearing
4 003530381 Spur gear
5 003530491 Shaft
6 009303470 Grooved ball bearing
7 009110290 Shim ring
8 200902401 Cover
9 009116940 Circlip
10 009375110 O-ring
11 003530531 Shaft seal
12 900005810 Radial-shaft sealing ring
13 009364472 Radial-shaft sealing ring
14 009109040 Shim ring
15 009321660 Taper roller bearing
16 003530391 Spur pinion shaft
17 009305690 Grooved ball bearing
18 009111680 Shim ring
19 009116860 Circlip
20 009252081 Sealing cap
21 009125460 Roll pin
22 009006360 Hex head bolt
23 009377120 Gasket ring
24 009060101 Screw plug
25 009377270 Gasket ring
26 009198111 Breather
27 009261010 Oil-Id.-no.=1ltr
28 003530421 Bevel wheel
29 009376160 O-ring
30 200903420 Sealing cap
31 009377511 Gasket ring
32 009003351 Hex head bolt
33 009107600 Supporting disc
34 009107460 Supporting disc
35 200930650 Gasket
36 009385521 Universal-sealant-silicone- free
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
