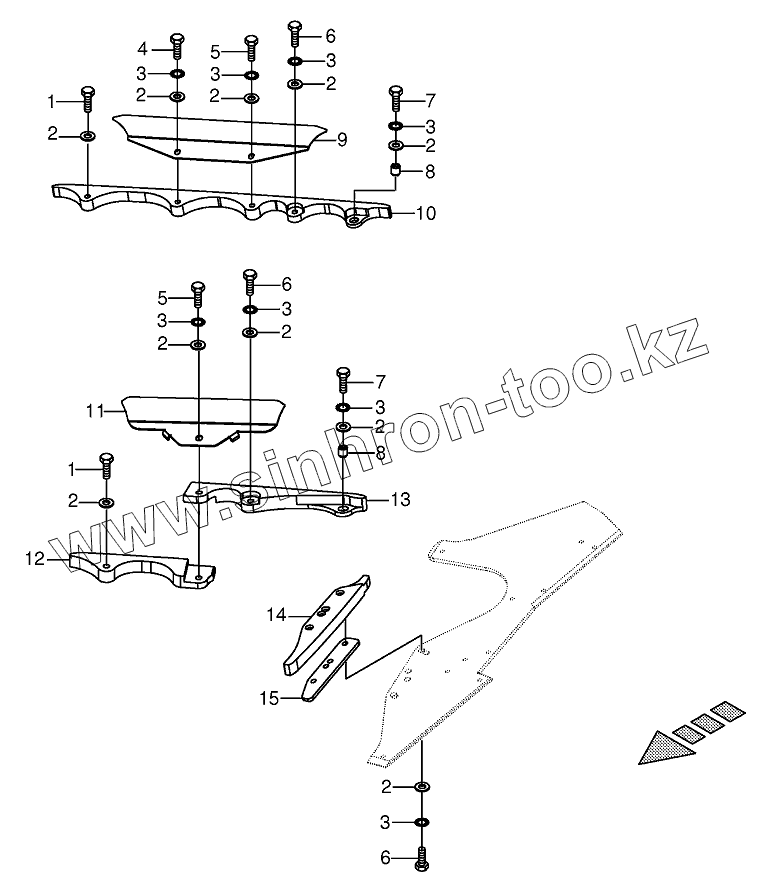

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Bow guiding 820001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
6
7
7
8
8
9
10
10
10
11
12
12
12
13
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 009002272 Hex head bolt
2 009106090 Washer
3 009099101 Detent edged washer
4 009003130 Hex head bolt
5 009003011 Hex head bolt
6 009002750 Hex head bolt
7 009014520 Hex head bolt
8 009125211 Roll pin
9 200944990 Cover plate
10 200938872 Bow guiding-outside right
10 200939382 Bow guiding-outside left
11 200945000 Cover plate
12 200939271 Bow guiding-below right
12 200939291 Bow guiding-below left
13 200939282 Bow guiding-top right
13 200939302 Bow guiding-top left
14 200939260 Bow guiding-inside
15 200938940 Intermediate plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
