Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Additional weights-optional -BIG X V8 , V12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
6
6
6
6
7
7
8
8
8
8
8
8
8
9
10
10
11
12
13
14

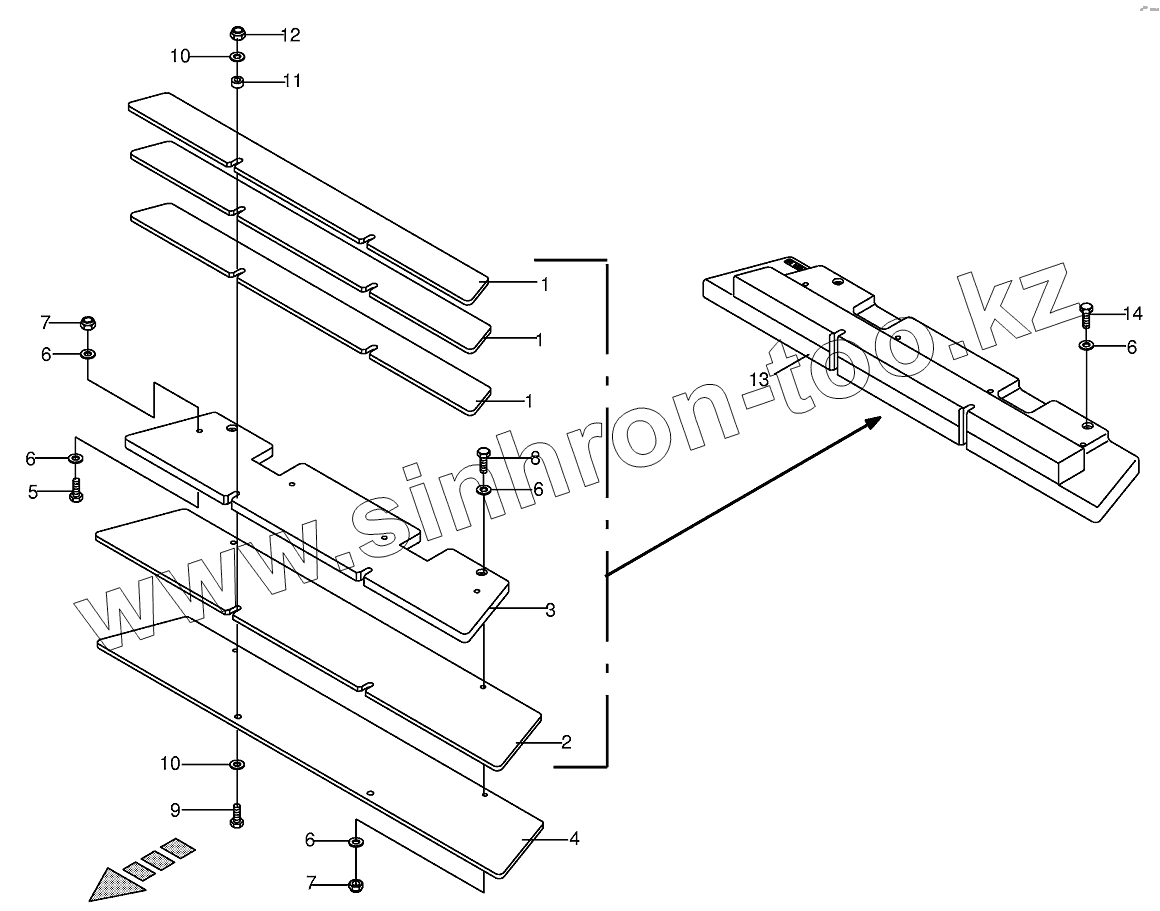

Позиция на иллюстрации Заводской номер детали Название детали
1 003530200 Weight plate
2 003530220 Weight plate
3 003530210 Weight plate
4 003530230 Weight plate
5 009011321 Hex head bolt
6 009103031 Washer
7 009087190 Locknut
8 009014950 Hex head bolt
8 009011511 Hex head bolt
8 009004410 Hex head bolt
8 009014920 Hex head bolt
9 009004430 Hex head bolt
10 009105122 Washer
11 003530240 Bushing
12 009087210 Locknut
13 003530191 Weight plate
14 009014900 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
