Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Wiring harness Adapter frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15

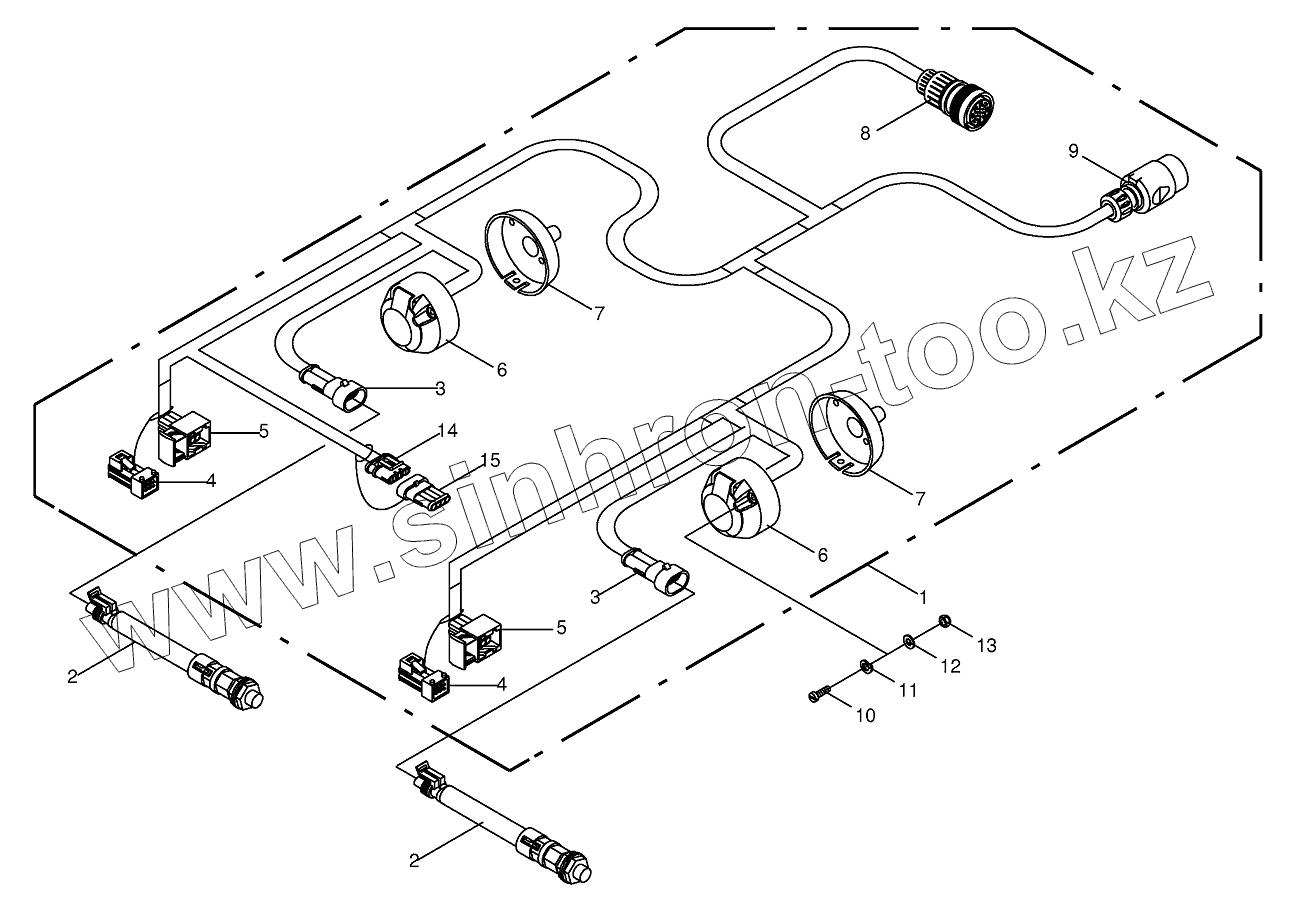

Позиция на иллюстрации Заводской номер детали Название детали
1 200801090 Wiring harness
2 003024091 Namursensor
3 003023560 Coupling socket-2-pole
4 003030850 Plug-6-pole
5 003030820 Bushing housing-6-pole
6 009245710 Socket-7-pole
7 009245170 Socket base
8 003037580 Plug-31-pole
9 009245770 Plug-7-pole
10 009036650 Allen screw
11 009100310 Spring washer
12 009105001 Washer
13 009082071 Hex nut
14 003023530 Plug-4-pole
15 003029820 Blind-pin casing-4-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
