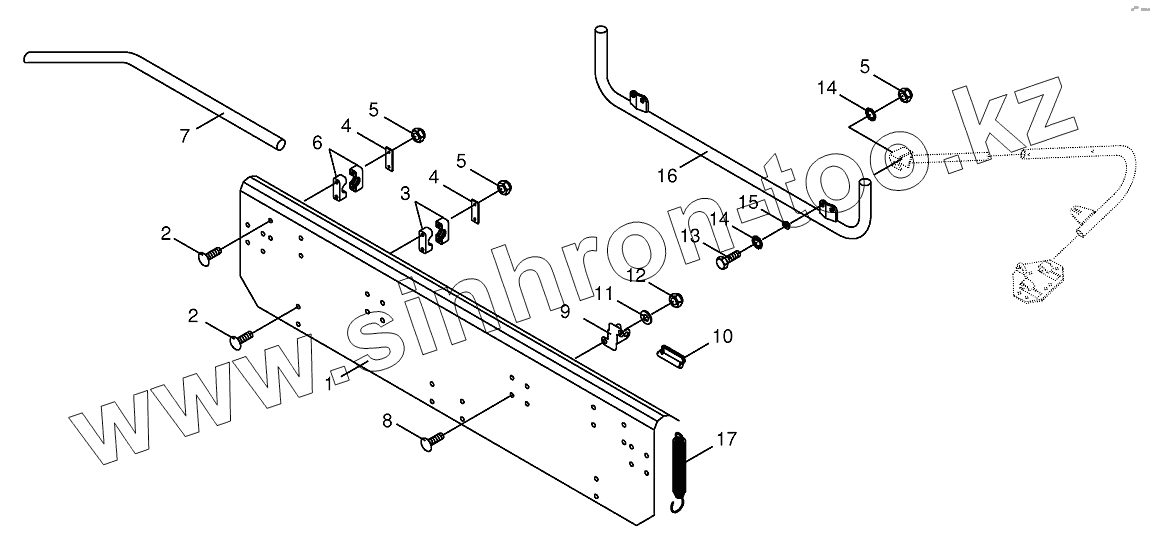

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Sunflower plate-optional

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200911600		Folding plate
1	200911560		Folding plate
2	009047632		Coach bolt
3	009251501		Tube clamp-2 halves
4	009251251		Cover plate
5	009087580		Locknut
6	009251541		Tube clamp-2 halves
7	200911500		Tube bow
8	009047312		Coach bolt
9	200911570		Yoke
10	009170050		Spring stick bolt
11	009106030		Washer
12	009087060		Locknut
13	009006370		Hex head bolt
14	009099091		Detent edged washer
15	003526130		Bushing
16	200911550		Tube
16	200911620		Tube
17	002743276		Tension spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
